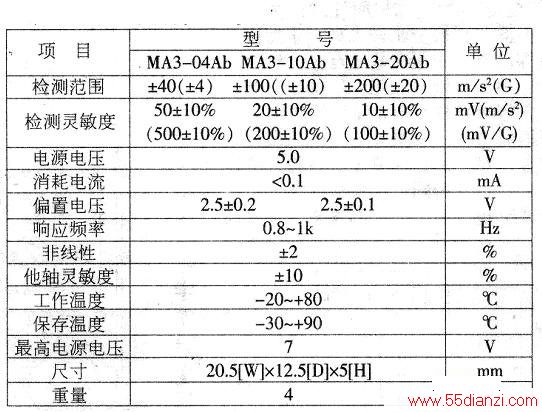

MA3系列是一种可以作三维加速度检测的压电型加速度传感器。主要参数如下表所示。

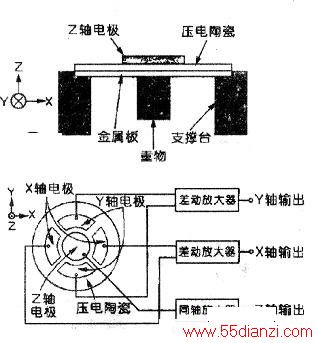

该传感器是利用“压电效应”来检测加速度的,使用的是灵敏度较高的压电陶瓷(PZT)。传感器的剖面图如上图所示,中图给出了压电陶瓷的电极位置和信号处理框图。将压电陶瓷先粘接在金属板上,再固定在圆筒状的支撑台上,在金属板的中央部分装有一个在受到加速度作用时可使压电陶瓷变形的重物。
如果传感器只受到一个Z轴方向向下的加速度作用时,金属板及压电陶瓷就会向上突起,Z轴电极会产生负电荷。反之则产生正电荷。由此产生的电荷极性就可以得知加速度的方向,由电荷量的大小就可以检知加速度的大小。
如果传感器受到X轴方向的加速度,重物将使金属板弯曲,一边上凸,另一边下凹,于是两个X轴电极将一个产生正电荷,另一个产生负电荷。将两个电极的电位输入到差动放大器的两个输入端,就可检出加速度的大小和方向。Y轴方向加速度的检测原理与X轴相同。
使用时只需在VCC端子上接一个5V直流电源即可工作。由于内部已装有信号处理电路,所以即使不具备专业知识和没有测量仪器,只需通过检测输出端的电压就可以检知加速度。
在不受加速度作用时,X、Y、Z三个输出端的输出电压均为2.5V。当受到加速度作用时,输出电压将随加速度的方向和大小的变化而变化。

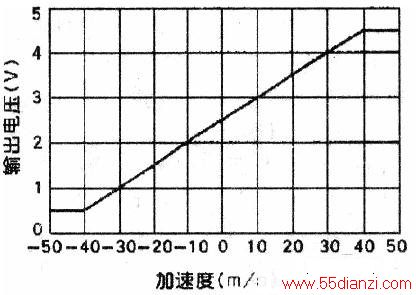

下图是MA3-04A6的输出特性。例如X轴的输出电压为4V,由下图可知此时X轴方向的加速度为30rn/s2。
由于电源中的噪声和纹波会窜至输出端,所以使用时请使用噪声和纹波小的稳压电源。为了避免引入测量误差,焊接时应把该器件的引脚插入焊孔内,将传感器可靠地固定于电路板上。
