Pt100铂热电阻分度表

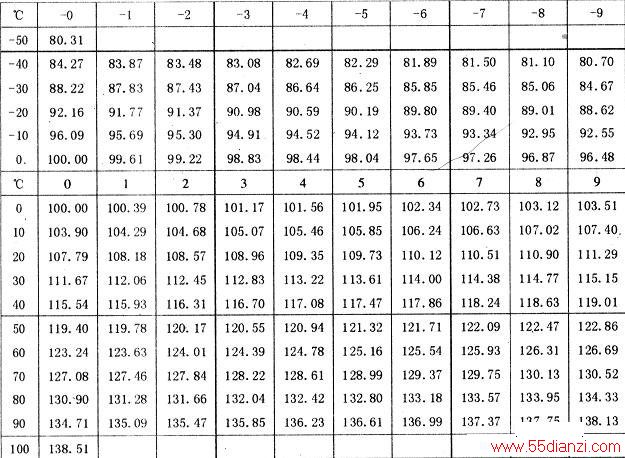

　　所谓分度表，就是Ptl00铂热电阻的阻值与温度变化关系对应的表格。附表所示是-50℃～100℃常用测量温度的分度表，全部测温范围的分度表见电子报的网站。这里用举例的方法介绍分度表的使用。
　　
　　①查询零下45℃时Pt100热电阻的电阻值：在附表左数第一列中找到“-40”，在第一行中找到“一5”，从“-40”这一行向右，从“一5”这一列向下，行列相交处的数字82.29就是零下45C时Pt100热电阻的电阻值，单位为Ω，即82.29Ω。
　　
　　②查询0℃时Pt100热电阻的电阻值：在附表左数第一列中找到“0”，在第八行中找到“0”，这两个“0”相交处的数字100.00就是0℃时的阻值(为100.00Ω)。
　　
　　③查询99C时Pt100热电阻的电阻值：在附表左数第一列中找到“90”，在第八行中找到“9”，从“90”这一行向右，从“9”这一列向下，行列相交处的数字就是99C时Ptl00的阻值(为138.13Ω)。
