膜盒式温控器
点击数:7562 次 录入时间:03-04 11:54:41 整理:http://www.55dianzi.com 传感器

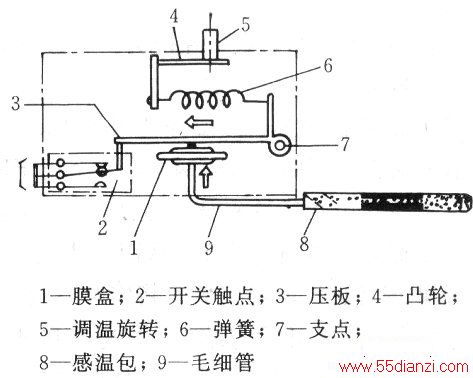

该温控器结构如下图所示,膜盒一端通过毛细管接在感温包上,感温包内装有易挥发性液体。当外界温度变化时,内部压力通过压板上端杆使触点动作,以实现制冷或制热的切换。
当室内温度高于设定值,感温包内气体压力升高,即压力P1>P2,压板上移使温控器触点闭合,压缩机控制电路接通;当室内温度低于设定值,感温包内气体压力Pl降低,使压板下移断开温控器触点,切断压缩机控制回路。
