金属应变片式传感器

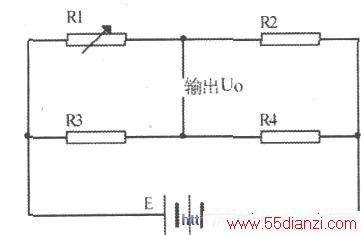

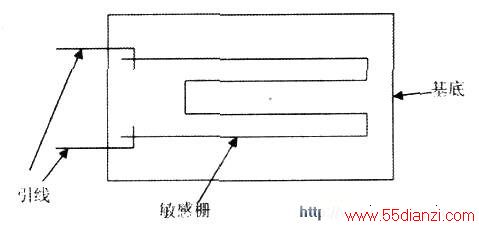

　　核心元件是金属应变片，它可将试件上的应变力转化成电阻变化。应用时将应变片用粘剂牢固地粘贴在被测件表面，当试件受力变形时，应变片的敏感栅也随同变形，引起应变片电阻值变化，并通过测量电路将其转换为电压或电流信号输出。金属应变片的典型结构如上图所示，其常用测量电路如下图所示，在测量电路中，应变片未受到外力作用时．输　　E，应变片受到外力作用后，阻值有一增量，则

　　通过这种方法可以将外界应变力的作用转换为电压量的变化，以供后级电路分析和处理。金属应变片式传感器多用于测量力、扭矩、加速度、压力等场合。
