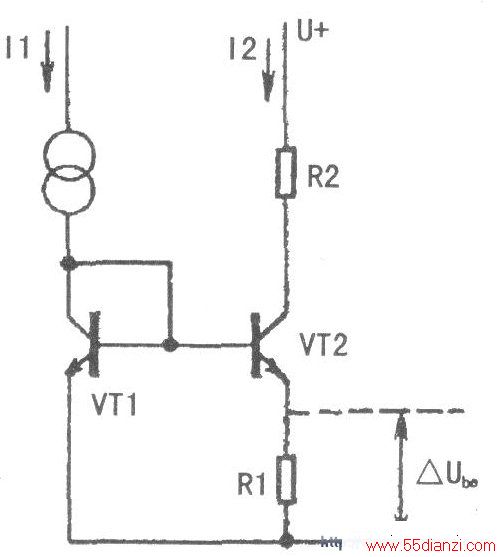

利用硅集成电路工艺技术可以将感温电路、信号放大电路、电源电路、补偿电路等制作在一块芯片上,构成单片式硅集成温度传感器。集成温度传感器的基本感温电路如下图所示。它们是一对匹配的晶体管,使之分别工作在不同的电流密度之下。当Il、I2为恒流时,两晶体管的Ube之差△Ube与T成线性变化。采用这种基本感温电路,可以设计出各种不同的电路形式和不同输出类型的集成温度传感器。
集成温度传感器按输出信号形式分为电流型、电压型和频率型。它们的突出优点是:在其适用温区范围内具有灵敏度高、线性好、功能全和使用简单方便。无论电压输出、电流输出还是频率输出都适合于与微机直接接口。
