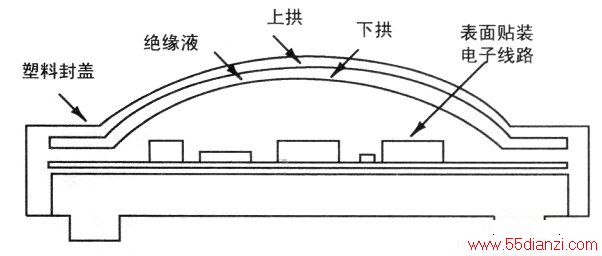

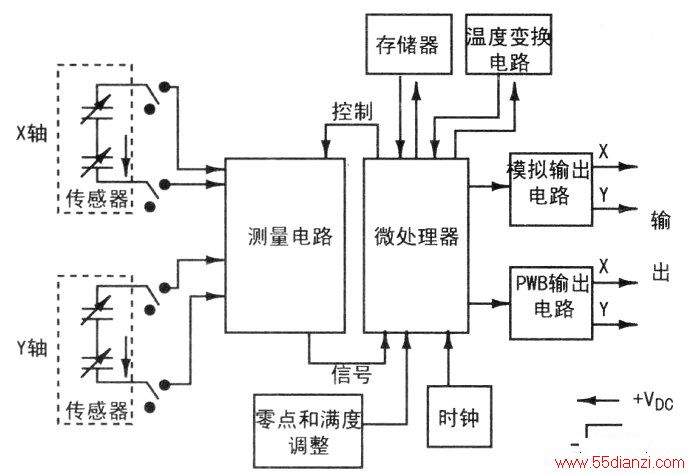

DAS20传感器核心是一个获得专利技术的、基于电容原理且无可动部件的敏感器件。如上图所示，传感器有两个相距仅为3mm密封焊接的拱状结构，下层的聚酯塑料拱形板上有4块电容板，上层的铝质拱形作为一个公共端，夹层内有高绝缘常数的液体，形成约占1/4空间的气泡。倾斜时，气泡从一侧移到另一侧，电容值发生线性变化，通过电子线路将其转换为角度值输出（模拟输出和PWM数字输出）。传感器外壳上有4个调整小孔，分别对应X轴和Y轴的调零0度时输出电压=电源电压/2)和定标（倾角每变化l度，输出电压变化多少mV）。使用特定的电压时(不是标称的工作电压9VDC)，需要对传感器的输出进行灵敏度重新调整．调零和标定。传感器件和信号处理电路封装在坚固的塑料外壳内，以确保其安全性。其小巧的外型和坚固耐用的结构非常适合于安装空间有限和环境条件苛刻的场合。DAS20电原理方框图如下图所示。
