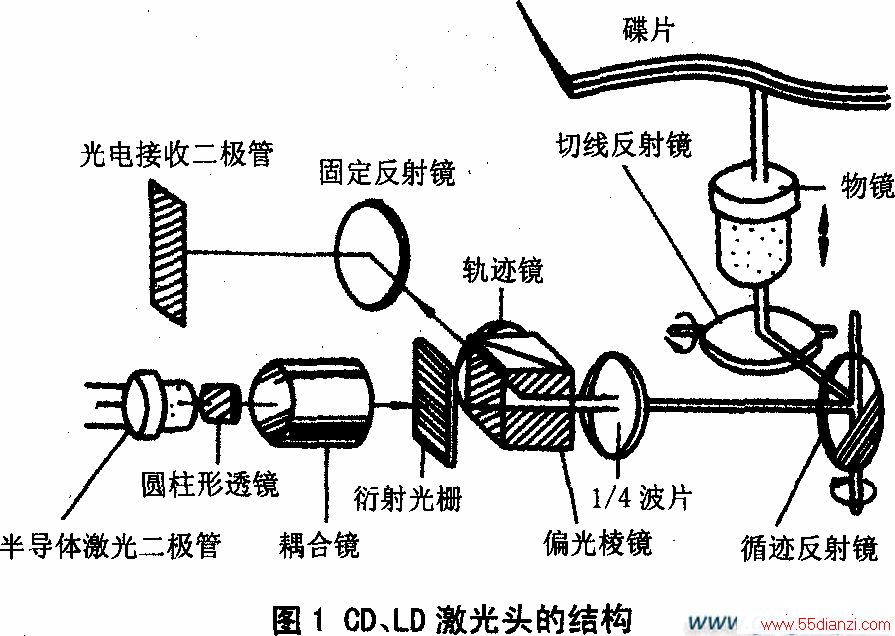

激光头的结构如图l所示。它是由激光二极管、光 学组件和光电接收二极管等
组成。由于半导体激光二极管的谐振腔较短，产生的激光发散角较大，需由透镜准直成平行光，再射向衍射光栅。激光通过衍射光栅后发生衍射，使入射的激光束分裂成彼此以一定间隔分离的光束，其中中间的称为O级条纹的光束最明亮，它的传输沿着原光轴方向前进。除了0级衍射光束外，在其两侧尚有±1级、±2级……等很多衍射光束，在拾信头中仅利用0级光束来读取盘片上记录的信号和检出对焦伺服系统误差信号。由于衍射光栅和物镜的共同作用，使投射到盘片的激光束只有1 μ m左右大小。激光头中的四分之一波片的作用是使激光束的偏振角度发生旋转，以保证经盘片反射后的激光通过偏光棱镜后射向光电接收二极管，而不返回激光二极管。
在激光头中，半导体激光二极管是核心部件。目前在CD机、LD、VCD机中使用的激光二极管大多是采用双异质结构的镓铝砷三元化合物半导体激光二极管，是一种近红外激光管，波长在780 nm左右，额定功率为3～5 mw。为了能通过电路对其输出功率进行监控，在同一半导体芯片内还同时制作有PIN光电二极管。值得一提的是：从提高寻迹精度、防止相邻讯迹间信号串扰角度考虑，用波长更短一些的铟镓铝磷四元化合物可见光半导体二极管更好些。事实上据有关资料介绍，盘片上的讯迹的间隔和坑点间最小距离均是以632．8nm的氦-氖气体激光管波长来计算设计的。人们今天在cD、LD、VCD机中仍然大量使用红外波段的激光管，主要是出自价格上的考虑，因为可见光半导体激光管比红外波段的半导体激光管的价格高出3倍以上。
半导体激光二极管比起氦-氖气体激光管有着体积小、重骨轻、功耗低、驱动电路简单、调制方便、耐机械冲击、抗震等许多优点，但是对过电压、过电流、静电干扰极为敏感，在使用中不加注意容易使谐振腔局部受损，造成永久性损坏。因此在装卸激光头时，人体和工作台面必须通过1 MΩ以上电阻接地，电烙铁也同样要接地，测试仪表探针均要在供电前接好。特别要注意的是：激光是一种能量高度集中的光源，绝对禁止人们用眼睛直视激光拾信头的光轴，以免激光对眼睛造成伤害。
检测激光收信头，最主要的是判断激光发射管是否损坏。一般方法是：从侧面观察激光收信头有无红光束射出(绝不可正对视激光头，以防伤眼)并注意光束强弱。若没有光射出则表明激光二极管已坏或激光二极管上缺电压；若光束弱暗说明激光头被污染或发射能力减弱。
当脏污严重时，碟片放进去，显示“NoDiscop”字样，碟盘根本不转，或者旋转片刻即停，仅出碟键有功能，其余键均无功能。
如激光头因过度发射造成提前衰老，发射激光束的能量减弱，引发的故障与脏污激光引起的故障表现比较一致。
凡遇到上述故障，必须首先清洁激光头。可用棉球蘸取纯净的水，稍挤后反复轻擦激光头物镜表面及其光头右侧的红外倾斜传感器表面，擦拭物镜动作一定要轻，防止物镜表面膜被破坏，影响物镜的聚焦功能。同时切实保护光头周围的循迹线圈，防止变形，影响激光头镜面水平度。这一点在清洗中必须注意，修理中曾发现很多激光头报废是由此引起的。
如经上述处理，其故障如前：一则可能是激光头发射管输出功率太小。激光管输出能量的高低可以通过微调组件上激光功率电位器来改变，但须注意调动范围应尽可能小，防止突然增大发射光束，导致烧碟，或者引起发射管发射过度而提前衰老、甚至烧毁；二则可能是激光二极管损坏。
如手边有量程开关可在630～780 nm波段转换的 (2)调整：因机型的差异，换上的激光头必须调整，才能达到最佳放影效果。换上新激光头后，影碟盘转动，但寻迹、聚焦时间延长，甚至图像有干扰，则应调整印制电路板上的跟踪微调电阻，直至激光头寻迹时间最短为止，同时应配合调整激光管的发射强度。左右微调激光头组件上的微调电阻，使激光管输出功率合适、反射信号强度最大，达到尽快跟踪，图像最清晰。 (3)检查调整激光头的准确性。要多试用不同类型、产地的影碟片，边放边调整，直至高低质量的影碟片均能正常放影为止。
如果需要更换激光管，一般选用额定功率为5 mw的同一封装形式、波长为780 nm的管子即可，当然，如有同～型号的更好。此外，如不计较价格，则用短波长的可见光激光管可能效果会更好。当选定激光管后，就可将它焊在电路中，这时要特别注意所用管子的技术参数，其中阈值电流与额定电流是电路调整时的主要参考。一般在通电前需将决定激光管负载电流的电位器调到使负载电流最小的位置，然后供电，接着缓慢调整电位器，使流过激光管的电流慢慢地增大，并用万用表或示波器监视，如用光功率计同时监视激光管输出功率则最好，当调整到该设备所需求的功率时即可。无光功率计，则可用示波器监视射频输出到规定值。经以上调整后，如无其他设备故障的话，影碟机即能恢复正常工作。

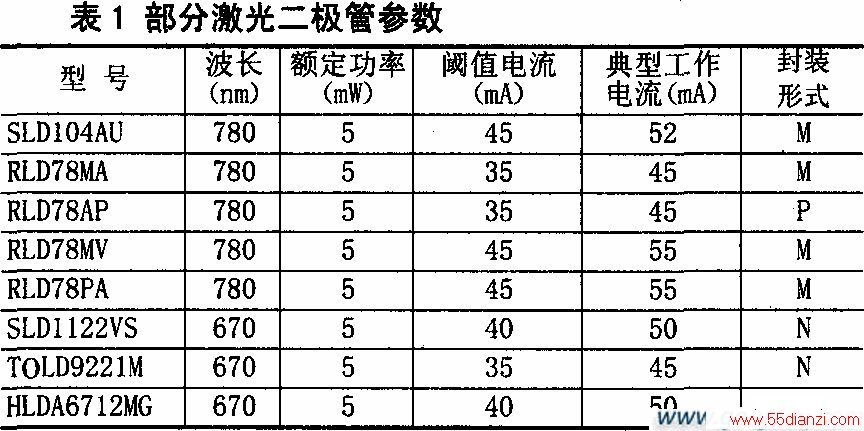

为了便于维修中选用激光管，表1列出一些可供影碟机使用的激光二极管参数。
