可安装于表面的声音传感器

　　这是一款基于微型机电系统（MEMS）的话筒，型号为SPM0204HE5，其内部振动膜片直径仅0.5mm。且内藏驱动电路。

　　与通常的驻极体话筒（ECM）不同。它由内部CMOS电路的电荷泵提供极化电压。

　　因而解决了ECM因高温而灵敏度下降的问题。使其作为表面安装元件。可以在印板上自动插入和无铅焊接。

　　这种话筒在振动、冲击、高温工作、低温工作的可靠性试验中达到了半导体元件的同等水平。是坚固耐用的制品。

项目 规格 条件 指向特性 全指向性   灵敏度 -42dBtvp 0dB=1V／Pa 输出阻抗 300Ω以下 1kHz,0dB=1V／Pa 消费电流 O．1mA-0．25mA 1．5—3．6V S/N 59dBtyp 1kHz,OdB=1V／Pa 供给电压 1．5—3．6V   等价输入噪音 35dBASPL   最大输入音压 100dBSPI． ‘THD<1％

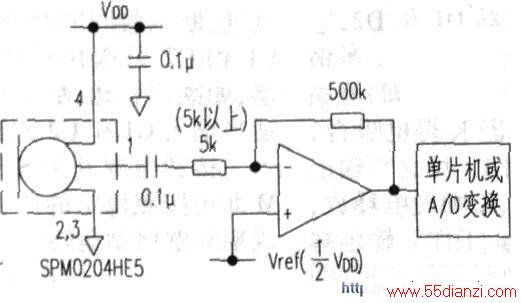

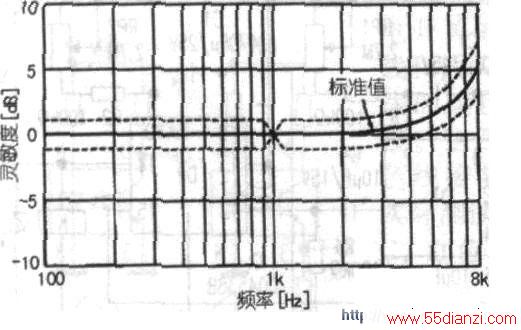

　　SPM0204HE5的规格见附表，应用电路见上图，其频率特性见下图。该系列产品内含RF噪声滤波器，可抑制电波干扰，适用于便携式设备。
