传感器（热敏电阻）一旦出现开路、短路或特性曲线不良等故障，空调将显示不正常的代码。不能正常工作。
由于温度传感器上没有标明参数和阻值，往往在维修中难以确定，就是同一品牌。不同型号，其阻值也不一定相同。
在确定温度传感器阻值之前，先谈谈cPu控温接口电路和控温的原理，见上图。温度传感器采用的是负温度系数热敏电阻。即在温度升高时阻值减小；温度降低时阻值增大。CPU内部与温度传感器接口是一个运放比较器，比较器的负端取样电压为CPU电源电压的1/2，也就是2.5V。而外围电路RT1和RT2就是运放比较器正端的上拉电阻。R1和R2是下偏置电阻。空调电路设计人员以常温25℃为基准。也就是25℃时，RT1=R1、RT2=R2，A、B点电压为2.5v。有些电路设有R3、R4，主要起缓冲作用。当环境温度升高时RT1阻值减小，A点电压上升。比较器输出一差压。经CPU内部一系列处理，去控制内外机运行状态。
还有部分大型空调、变频空调外机控制板，温度传感器接口的取样电压不是2.5V，而是1/4电源电压。也就是1.25V。设计控制电路时必须使温度传感器的阻值是下偏置电阻的3倍，这样才能符合电路设计要求，如中图。
从中图可以看出，A、B两点电压在常温25W：时，RTl阻值为250kΩ（排气热敏电阻要大），下偏置电阻R1为82kΩ，同理，化霜热敏电阻RT2为10kΩ，下偏置电阻R2为3.3kΩ。

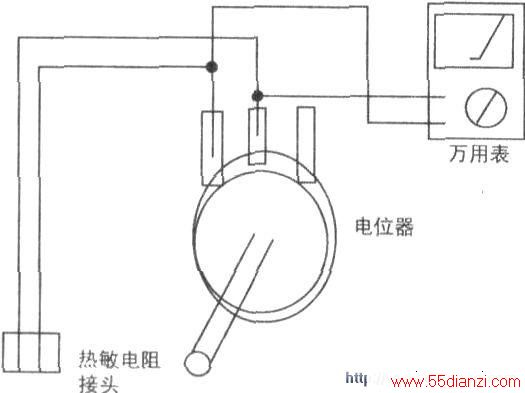

其实，确定热敏电阻阻值有一种方法特别简单，选一只50kΩ电位器和一个热敏电阻通用插头，为了方便，之间用1米多长导线连接好，拔下怀疑的热敏电阻，插上通用插头，给空调上电，用万用表5V测试电位器两端子的电压，慢慢转动电位器手柄，当电压为2.5V时，停止转动，此时电位器的阻值就是热敏电阻的阻值。例如：阻值为8kD.，环境温度为30℃左右，参考温度曲线，那么该温度传感器阻值为10kΩ。对于中图电路，表压定为1.25V，如是排气传感器，把电位器换为470kΩ即可，具体操作参照下图。
