扬声器的电动机系统

　　一个电动式扬声器的电动机系统基本上是一个线圈．这就是音圈，它被安置在一个磁场里．这个磁性系统有气隙。此磁性系统由具有一些铁成分的永久环状磁铁管控有气隙的磁场。
　　
　　磁铁的屁股与一底板相联，其中心放置一磁极片．以管控气隙的磁力线。在磁铁顶部安置一有圆孔的顶板。极片的横剖面有相应顶板厚度的顶部T形状尺寸，因此．在此气隙内可获得完全相同的场场分布。
　　
　　扬声器电动机系统的简图如下图所示。
　　

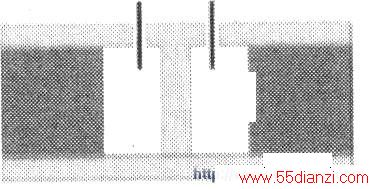

　　下图表示电动式扬声器的磁系统，暗区是永久磁铁，灰色带是此系统的铁部分，黑色区是放在磁性系统气隙里的音圈。
　　
　　扬声器的效率与BI系数成正比．BI系数表示气隙里的有效B场与安置在磁场内音圈的线圈长度相乘。为了取得高效率，围绕气隙的磁性系统部分应该保持强大的B场。
　　
　　此外，气隙的体积应该恪守一绝对极小值以确保与一给定的永久磁铁一起构成坚固的B场。由于磁的容量特别是成本问题，围绕气隙的磁性系统部分的材料通常采用铁。
　　
　　施加于扬声器振膜上的作用力由下式给定．F=Bl．I式中，I是音圈电流。因此，扬声器电动机系统的效率将与　　成正比，式中RDC是音圈的直流电阻。
