隔离变压器的使用及要求

　　1．适用场所
　　
　　在一些场合，常常因需要，特别是出于安全要求，需要使用隔离变压器。例如，由于一些家用电器的底板是带电的，如果采用隔离变压器来做检修用的电源，检修者再接触家电的底版，就不必担心电击的危险了（当然不得同时接触电源的两根相线），这比在电源处安装RCD(剩余电流保护装置)更具有优越性。因为在发生电击时，虽然RCD动作跳闸了，但人体电痛、麻电的感觉还是存在的；使用隔离变压器后，人体触及带电体，没有电痛、麻电的感觉，所以，隔离变压器是家用电器检修工作者的优先选择。在一些需要将TN接地型式转变为局部IT型式时，也需要用隔离变压器来进行转换。根据规范规定，在同一个供电系统中，不宜存在两种接地型式。如要求存在另一种接地形式，那就要采用隔离变压器来进行转换。例如，医院中手术室内的IT接地型式的电源，一般就是采用隔离变压器将医院供电系统的TN接地型式转换来的。

　　2．隔离变压器的使用要求
　　
　　使用隔离变压器时，其二次侧不可接PE线。接了PE线，就失去了隔离的意义：另一方面是可避免因他处故障由PE线引来的故障电压造成电击危险。这也是TN接地系统的缺点。其次，要求一台隔离变压器为一台用电设备供电。如果要为多个用电设备供电，最好采用有多个二次绕组的隔离变压器。当条件不允许，而采用一台隔离变压器的一个二次绕组为两台用电设备供电时，需将两台用电设备的金属外壳用绝缘导线进行连接，而且该导线不得接地，这称作不接地的等电位联结。这样，可消除两台用电设备因与不同相电源“碰壳”引发的电击危险。
　　

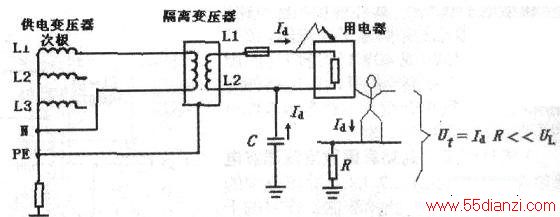

　　下图为隔离变压器为一台用电设备供电出现“碰壳”的示意图。
　　
　　由下图可见，人体触及了隔离变压器二次侧“碰壳”的电器时，在人体上的电压Ut是很小的。因为图中的C是非故障相L2对地的电容，其容抗Xe、对地接触电阻R都较大，使得故障电流fd很小，远远小于能使人体心室纤颤的电流，人体没有电击的危险。

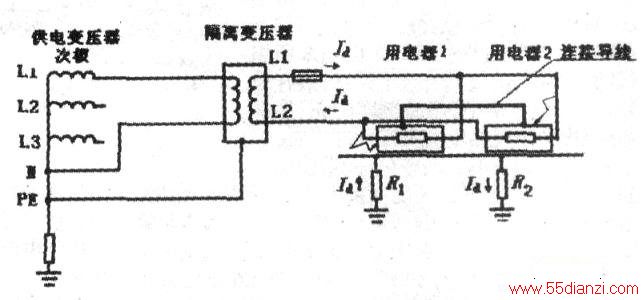

　　下图为隔离变压器的一个二次绕组同时为两台用电设备供电出现“碰壳”的示意图。
　　
　　下图中，如用电器1出现外壳与L2“碰壳”，用电器2出现外壳与L1“碰壳”，此时，由于外壳与地的接触电阻Rl、R2较大，故障电流Id不足以使熔断器熔断。此时的220V电压将按两台用电器与地的接触电阻R1、R2的阻值进行分配。如按R1=R2计算，则人体接触一台用电器外壳时的电压为110V，大于安全电压50v．使人体遭受电击。如将两台电器的金属外壳用不接地的绝缘导线连接（下图中的粗实线），称“不接地的等电位联结”。此时再出现上述故障时，等于L1、L2之间有了金属性通路，故障电流剧增，电源处熔断器将立即熔断，电击危险得以消除。该连接导线之所以既绝缘又不允许接地，是为了防止其接地时，由于他处故障由PE线传播的故障电压，导入到隔离变压器的二次侧，造成电器外壳上有对人体电击的危险电压。
　　
