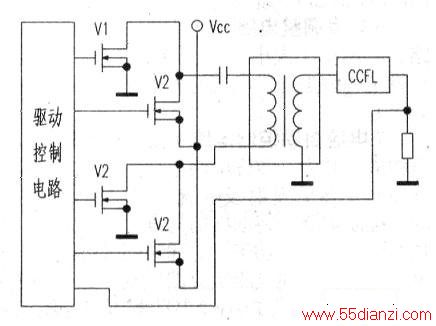

下图是采用两只N沟道和两只P沟道场效应管的全桥驱动电路。电路工作时，在控制驱动芯片IC控制下，使V4、V1同时导通，V2、V3同时截止，即形成V4、V1与V2、V3交替导通的状态，使变压器初级形成交流电压。改变开关脉冲的占空比，可改变V4、V1与V3、V2的导通与截止时间。

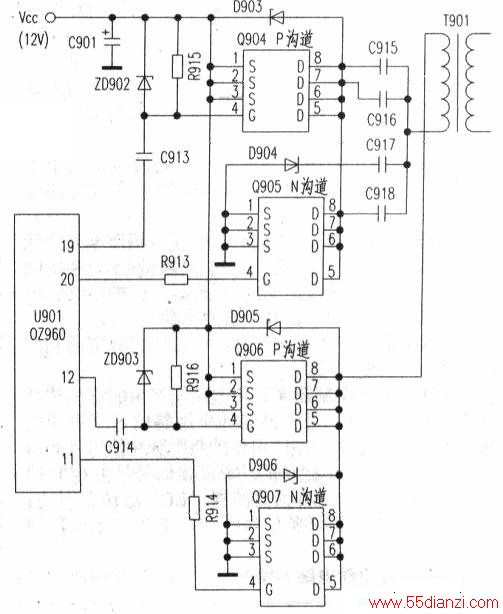

下图是驱动控制芯片U901(02960)控制的采用N、P沟道场效应模块(Q904、Q905、Q906、Q907)及T901等构成的，具有零电压切换功能的全桥电路。VCC（一般为12V）加到Q904、Q906的源极，Q905、Q907的源极接地，在02960（11）、（12）、（19）、（20）脚输出的驱动脉冲作用下．Q904、Q907与Q905、Q906交替导通，输出对称的脉冲，经由C915～C918、升压变压器T901及背光灯管组成的谐振槽路，产生近似正弦波的电压，点亮背光灯。

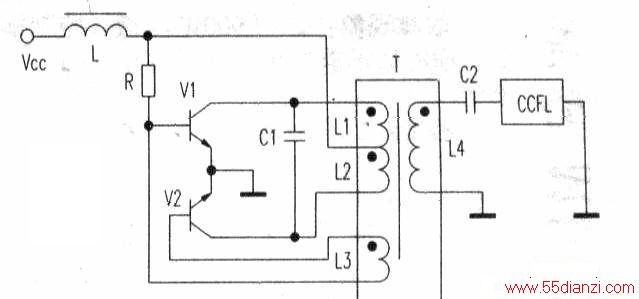

下图中，变压器T由三个绕组构成，其中，两推挽管V1、V2集电极之间的绕组(L1+L2)为初级绕组，CCFL两端的绕组L4为反馈绕组。初级绕组中，L为变压器中心抽头提供一个高交流输入阻抗．R为V1、V2提供基极直流偏置，同时也决定了两管的集电极电流的大小。而变压器次级绕组的电流与VI、V2的集电极电流，决定了流经CCFL电流的大小，也决定了变压器磁通的大小与方向。而磁通的变化在反馈绕组上引起感应电动势。
若反馈绕组的感应电动势，使V2基极电位下降，V1的基极电位上升，从而对V2形成负反馈，使V2的集电极电流越来越小：而对V1形成正反馈，其集电极电流越来越通增大，合成磁通增大。磁通的变化与感应电动势的相互作用，使V1饱和导通、V2截止。
此时，磁通达到最大值。而与磁通变化率星正比的感应电动势为零。而反馈绕组上感应电动势的消失，使V1基极电位下降。则磁通变化过程与上述过程相反。
这两种过程不断循环，从而在变压器次级形成振荡，而谐振电容C1的存在，使谐振电路按特定的频率进行振荡。
而变压器T的次级绕组L4与C2、CCFL的等效电组构成，个谐振电路。
在CCFL被电离之前，阻抗是无穷大的（因为空载谐振电路具有高功率因数Q值），可以在灯管上产生非常高的电压，实现启动。当CCFL启动后，它基本上是一个电阻型阻抗，所以通过限制并维持通过CCFL的电流，可使CCFL在一定的电流作用下发光并产生相应的压降。
