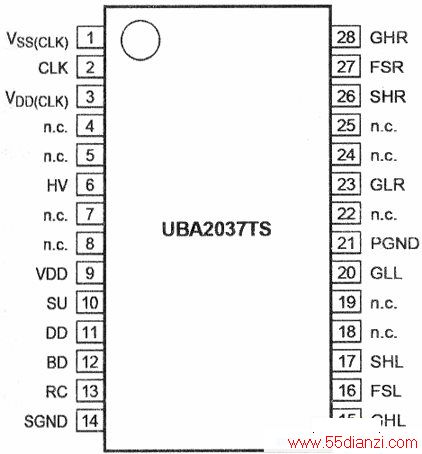

UBA2037TS采用SSOP28封装，引脚排列如上图所示。
上表列示了UBA2037TS的各个引脚功能。
基本功能与工作原理

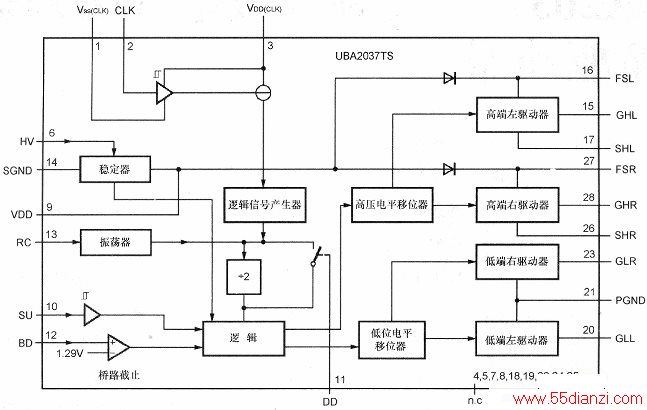

功能框图UBA2037TS芯片集成了一个550V输入的串联稳压器、一个频率可调的振荡器和一个可选择除法器(÷2)、464V的高压电平移位电路、控制逻辑、自举二极管、外部时钟输入电路以及H桥（全桥）中左边高、低端及右边高、低端（共4个）功率MOSFET栅极驱动器等，其功能框图如下图所示。
电源电压全桥DC总线电压(可达550V)从IC(UBA2037TS)的HV引脚施加，为内部电路产生DC低至VVDDO低压电源也可以从IC引脚VDD施加，在这种情况下，引脚HV必须连接到引脚VDD或引脚SGND。
启动在IC加电后，当引脚HV上的电压超过，13.2V（典型值）或在引脚VDD上的电压超过9V（典型值）时，IC启动。在启动期间，VDD经内部自举二极管对外部自举电容充电。

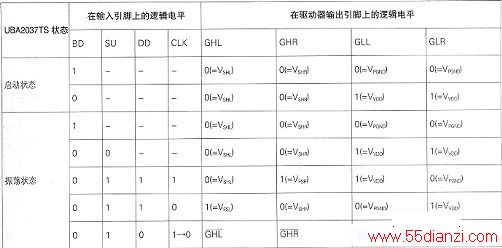

振荡IC启动后，振荡器产生振荡，全桥输出电压取决于在IC引脚CLK、SU、DD和引脚BD上的控制信号，如下表所示。
在不利用外部时钟时，IC引脚VDO(CLK)、CLK和Vss(CLK)可以连接到SGND。在此情况下，桥路振荡频率fbndge由IC引脚RC与VDD之间连接的电阻Rosc和引脚RC与SGND之间的电容Cosc及振荡器常数Kosc确定，计算公式：fbridge=1/(Kosc×Rosc×Cosc)在fbridge_500Hz时，Kosc=0.97±0.08。
外部时钟信号既可以从IC引脚CLK也可以从引脚RC获得。为了获得MOSFET栅极驱动信号50%的占空比，时钟信号可以经过内部除法器(÷2)进行2分频。为此，lC引脚DD应当连接到引脚SGND。非交叠时间在全桥配置中，非交叠时间被定义为两个导通的MOSFET关断后到另外两个MOSFET从关断到导通时的时间间隔，即通常所说的“死区时间”。UBA2037TS的非重叠时间通过内部自适应非交叠电路来实现。最短非交叠时间在内部固定在900ns。
桥路截止当IC引脚BD上的电压超过1.29V的典型值时，全桥中4个功率MOSFET即全部关断。
启动延迟利用IC引脚SU上的一个简单RC滤波器（R连接在引脚SU与VDD之间，C连接在引脚SU与SGND之间）或者利用来自处理器的一个控制信号，可以使启动延迟。在高压没有达到足够值之前，启动延迟可以保证HID灯系统不被启动。
应用电路

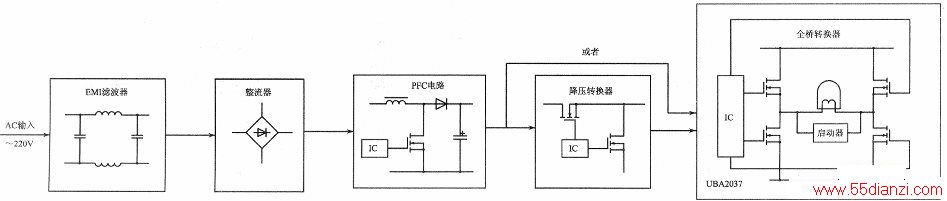

离线式HID灯驱动方案利用交流．市电电源供电的离线式HID灯电子镇流器电路，通常由EMI输入滤波器、桥式整流器、有源功率因数校正(PFC)DC-DC升压变换器、DC-DC降压变换器和全桥驱动电路几个部分组成，如下图所示。在很多应用中，可以不需要DC-DC开关型降压变换器。在DC供电的应用中（如汽车），驱动方案可以大为简化，但通常需要一个DC-DC升压变换器，级联一个全桥DC-DC转换器。

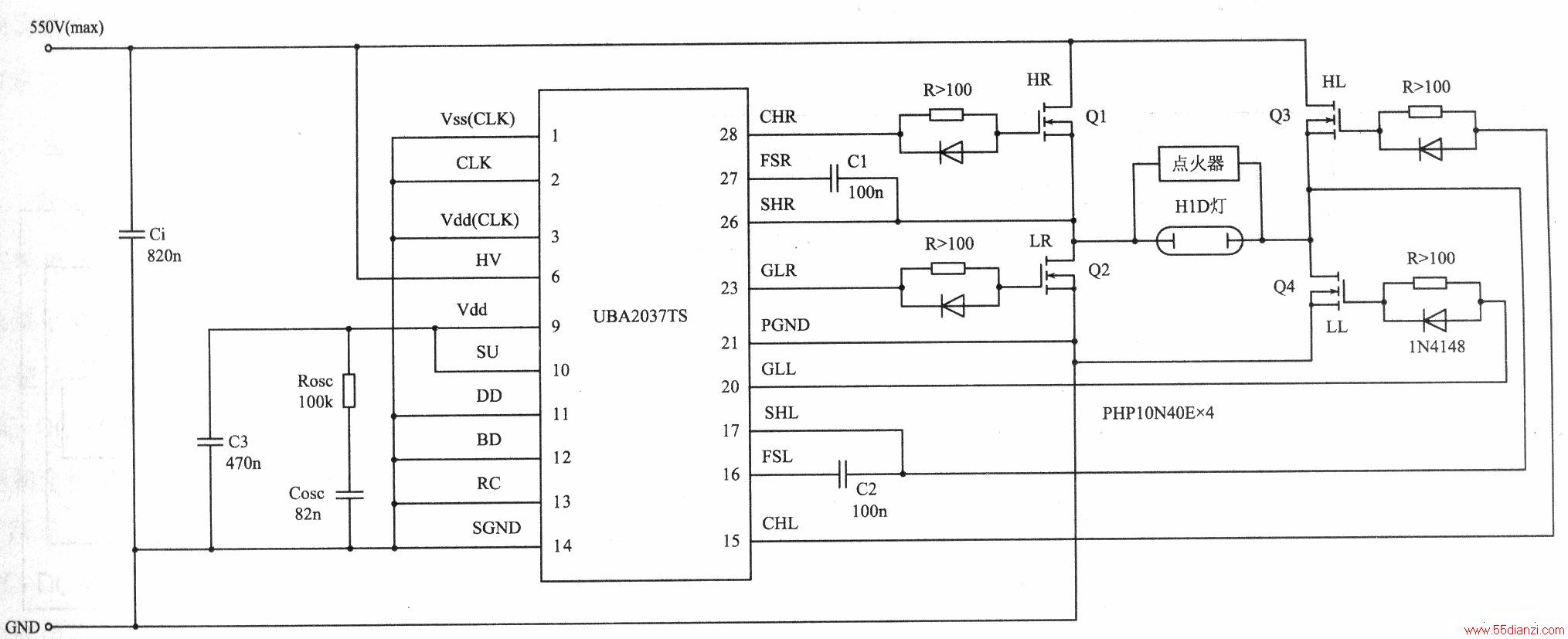

UBA2037TS的基本应用电路U-BA2037TS的基本应用电路如下图所示。在这个HID灯全桥驱动电路中，外部时钟输入、启动延迟和全桥截止功能均未利用，所以IC引脚CLK、VSS(CLK)、VDD(CLK)和引脚BD均接地(SGND)。由于lC脚DD接地，内部除法器被利用，桥路换向频率为内部振荡器频率的二分之一。由于Rosc=100kΩ，Cosc=82nF，所以全角转换频率fbndge21／(0.97×100kΩ×82nF)一125Hz。Q1—Q4为全桥开关(MOS-FET)。当UBA2037TS引脚28和引脚20上的输出高电平信号驱动Q1和Q4导通时，引脚15和引脚23输出低电平，03和Q2截止；当IC引脚15和引脚23上输出高电平信号驱动Q3和Q2导通时，Q1和04截止。因此，在HID灯中通过交变的AC电流。之所以让HID灯在低频下工作，目的是避免发生声学共振，引起灯弧抖动或熄弧，对灯造成损害。选择，100—400Hz的工作频率，下会产生频闪现象。
由于HID灯的启动引燃电压达3～5kV，为使HID灯触发点亮，需要一个启动器。HID灯启动器通过由带负阻特性的半导体器件和一个升压变压器组成，以产生一个数千伏的点火电压。
上图中，C1和C2为自举电容，MOSFET栅极串联电阻可使MOSFET逐渐导通，栅极上与栅极电阻R并联在一起的二极管(1N4148)能加速MOS-FET关断。

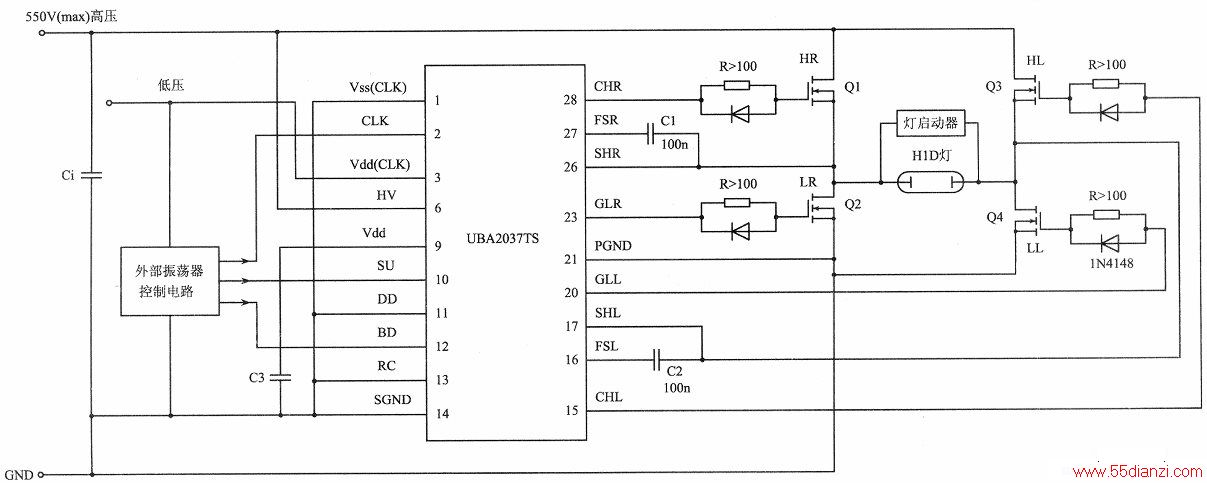

利用外部时钟信号的应用电路当利用外部时钟信号时，IC的RC引脚应当接地，如下图所示。IC外部振荡器控制电路以系统地作参考，引脚VDD(CLK)连接低压供电电源，引脚VSS(CLK/接地。若IC引脚DD连接VDD，内部除法器不用：若引脚DD接地，外部时钟输入信号则经过内部除法器被2分频。

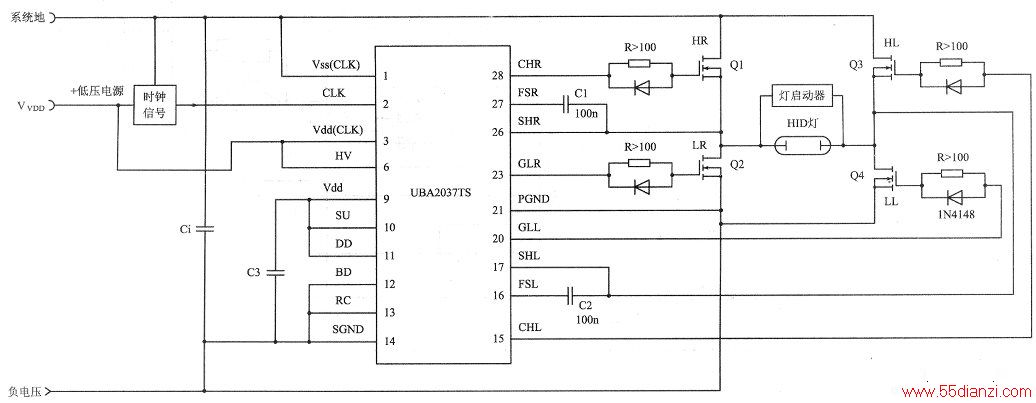

在负电压下运行的应用电路当HID灯用作汽车头灯照明时，为限制钠的迁移率，可将图4和图5中的全桥总线作为系统地，而图4和图5中的地线(SGND/PGND)则加负高压。在此情况下，UBA2037TS的引脚VDDlCLK)和引脚HV及引脚VDD应连接低压供电电源VVDD(典型值为12V)，如下图所示。

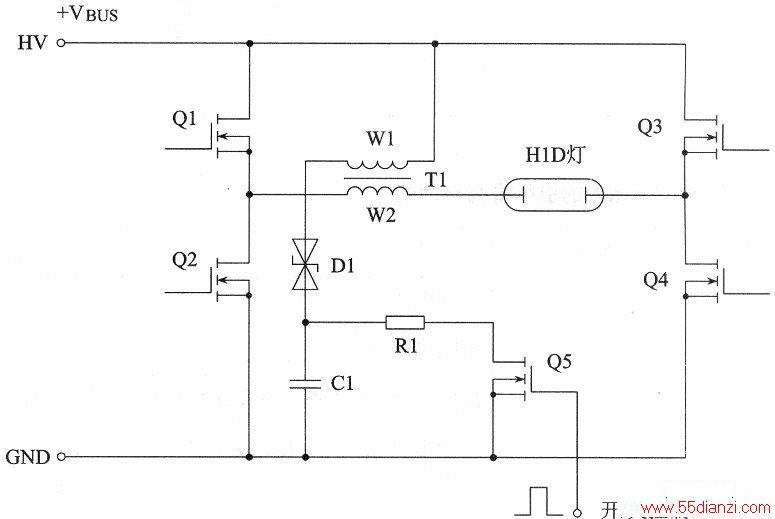

启动器电路HID灯启动器的核心部件是一个升压线圈，与摩托车点火器道理相类似。下图为一种HID灯启动电路原理图。在Q5栅极加上高电平脉冲，Q5导通，DC高压将双向击穿二极管D1击穿后，电流通过升压变压器T1的初级绕组线圈W1，在次级升压绕组上产生一个3～5kV的高压脉冲对HID灯点火，灯一旦点亮，控制信号将Q5关断，W2只起镇流作用。
