TTL接口信号组成

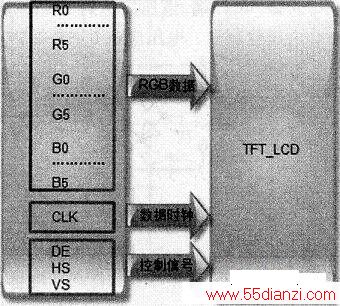

　　驱动板TTL输出接口中一般包含RGB数据信号、时钟信号和控制信号这三大类信号，如下图所示。

　　
　　(1)RGB数据信号

    1)单通道TTL

    单通道6bitTTL输出接口又称作6bit单路TTL接口。该类接口共有18条R、G、B数据线，分别是RO～R5红基色数据6条，GO～G5绿基色数据6条，BO～B5蓝基色数据6条，共6×3=18条。由于基色RGB数据为18bit，因此这类接口也称为18位或18bitTTL接口。
　　
　　6bit单路TTL接口对应的上屏线多为31扣针或41扣针线。其中，31扣针线主要用在8～12英寸的笔记本液晶屏中；41扣针线主要用在15英寸液晶显示器中。
　　
　　单通道8bitTTL输出接口又称作8bit单路TTL口。该类接口共有24条RGB数据线，分别是RO～R7红基色数据8条，B0~B7绿基色数据8条，BO～B7蓝基色数据8条，共8x3=24条。由于基色RGB数据为24bit，因此这类接口也称为24位或24bitTTL接口。
　　
　　2)双通道TTL

    双通道就是指有两组RGB数据，分为奇、偶通道，时钟有的也分为奇、偶(OCLK、ECLK)，有的公用一个。
　　
　　双通道6bitTTL输出接口又称作6bit双路TTL接口。该类接口共有36条RGB数据线，分别是奇路RGB数据线18条，偶路RGB数据线18条，6x3x2=36条。m于基色ROB数据为36bit，因此这类接口也称为36位或36bitTTL接口。
　　
　　6bit双路TTL接口常采用30+45针软排线，或60~80扣针上屏线，主要用在14、15英寸的液晶屏中。
　　
　　双通道8bitTTL输出接口又称作Sbit双路TTL接口。该类接口共有48条RGB数据线，分别是奇路RGB数据线24条，偶路RGB数据线24条，8x3x2-48条。由于基色RGB数据为48bit，因此这类接口也称为48位或48bitTTL接口。
　　
　　(2)时钟信号

    时钟信号是指像素时钟信号。该信号是传输数据和对数据信号进行读取的基准。在使用奇／偶像素双路方式传输RGB数据时，不同的输出接广1使用像素时钟的方法有所不同。有的输出接口奇／偶像素双路数据共用一个像素时钟信号，有的输出接口奇／偶两路分别设置奇数像素数据时钟和偶数像素两个时钟信号，以适应不同液晶面板的需要。

　　(3)控制信号

  控制信号包括数据使能信号(或有效显示数据选通信号)DE、行同步信号HS、场同步信号VS。
