TTL信号包括数据信号、时钟信号和控制信号三大类信号。
1.数据信号
又称RGB数据信号,每种基色信号用6位或8位输出,其接口有“单6”、“双6”、“单8”、“双8”之分。
“单6”是指用单路方式传输6位RGB数据,即RO~R5(红基色数据信号)、GO~G5(绿基色数据信号)、BO~B5(蓝基色数据信号),共18位,因此这种TTL信号接口常称为18位TTL接口。
“双6”是指用奇偶像素双路方式传输,奇偶RGB信号各6位,其端口标注一般用字母“o”表示奇像素,用字母“E”表示偶像素,即“双6”数据信号中奇路有RO0-R05、GOO-G05、BOO~B05,偶路有REO—RE5、GEO-GE5、BEO~BE5,奇偶RGB信号共36位,因此这种接口常称为36位TTL接口。
“单8”是指用单路方式传输8位RGB数据,即RO~R7、GO~G7、BO~B7,共24位,因此这种接口常称为24位TTL接口。
“双8”是指用奇偶像素双路方式传输,奇偶RGB信号各8位,即奇路的ROO~R07、GOO—G07、BOO~B07,偶路的REO~RE7、GEO-GE7、BEO~BE7,奇偶RGB信号共48位,因此这种接口常称为48位TTL接口。
【提示】液晶彩电的分辨率越高,数据的传输速率也就越高,这对信号的发送、接收及处理相关IC的要求也就越高。为了减小相关IC的负荷,并降低电磁干扰,在液晶彩电的数据传送中采用了双路方式,即将数据信号分为奇数像素信号和偶数像素信号,并分开传输,这就是常说的奇偶像素双路方式传输。
2、时钟信号
时钟信号又称像素时钟信号,是传输和读取数据信号的基准,常用字母“DCLK”表示。若采用奇偶像素双路方式传输数据信号,一般分别设置有奇像素数据信号时钟和偶像素数据信号时钟两个时钟信号。当然,也有部分TTL液晶屏奇偶像素双路共用一个时钟信号。
3、控制信号
在TTL液晶屏中,控制信号主要有数据选通信号DE(又称数据有效信号)、行同步信号(HSYNC)、场同步信号(VSYNC)。
其中,DE信号是必不可少的,只有在DE为有效电平期间(常为高电平)出现的RGB数据信号,才能作为显示图像的有效数据。
有的TTL液晶屏只设有DE信号输入端口,而未设置行、场同步信号输入端口,即不使用行、场同步信号。

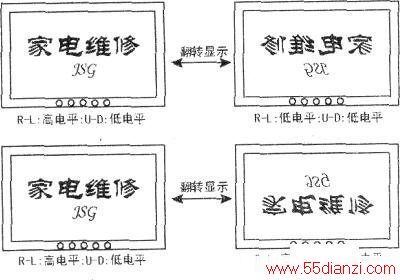

另外,部分液晶屏还具有图像显示模式选择功能,即设有相关的控制信号输入端口:一是水平显示模式选择信号,用于选择图像是正常显示还是水平颠倒方式显示,常用字母“L-R”表示;二是垂直显示模式选择信号,用于选择图像是正常显示还是按垂直颠倒方式显示,常用字母“U-D”表示。通过控制“L-R”和“U-D”信号的电平高低,可以使图像按左右颠倒或上下颠倒方式显示,如下图所示。
为了说明TTL液晶屏的信号组成,下面以奇美V260Bl-LNl(与V260Bl-L02屏可互换)为例进行介绍。

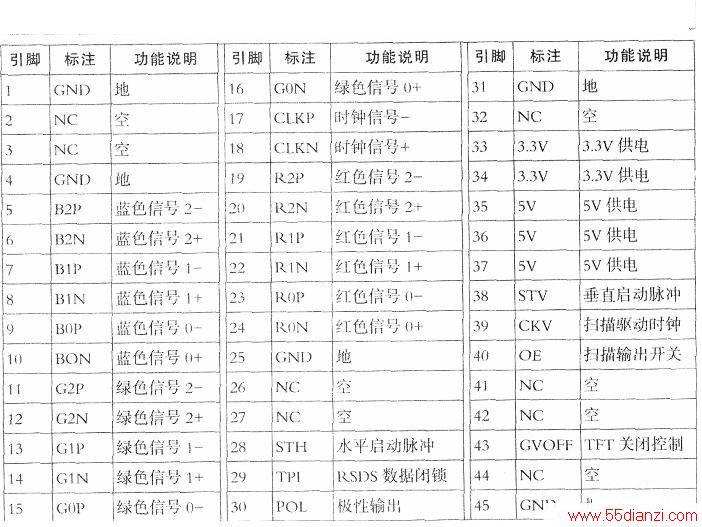

V260Bl-LNl型26英寸液晶屏分辨率为1366x768,主要用于康佳LC26HS60B、LC26DT68、LC26ES30B、LC26ES26、LC26ES30、LC26ES60等型液晶彩电中。该屏的逻辑板的TTL信号输入端口引脚功能见下表。
