ISA插槽

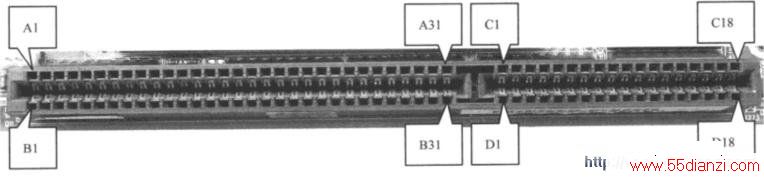

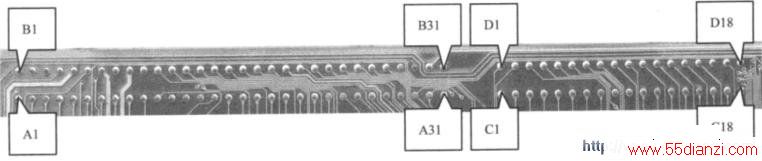

　　ISA插槽是ISA总线的物理体现，其外观及引脚排列如上图和下图所示。

      ISA捅槽各个引脚的功能如表所示

引脚序号 引脚定义 功能描述 重点提示 A1 I/OCHCK I/O通道检查   A2 D7 数据总线 各数据总线的对地阻值均应相同（D0至D7） A3 D6 数据总线 各数据总线的对地阻值均应相同（D0至D7） A4 D5 数据总线 各数据总线的对地阻值均应相同（D0至D7） A5 D4 数据总线 各数据总线的对地阻值均应相同（D0至D7） A6 D3 数据总线 各数据总线的对地阻值均应相同（D0至D7） A7 D2 数据总线 各数据总线的对地阻值均应相同（D0至D7） A8 D1 数据总线 各数据总线的对地阻值均应相同（DO至D7） A9 DO 数据总线 各数据总线的对地阻值均应相同（DO至D7） A10 I/OCHRDY I/O通道就绪   A11 AEN 地址允许   A12 A19 地址总线 各地址总线的对地阻值均应相同（AO至A19） A13 A18 地址总线 各地址总线的对地阻值均应相同（AO至A19） A14 A17 地址总线 各地址总线的对地阻值均应相同（AO至A19） A15 A16 地址总线 各地址总线的对地阻值均应相同（AO至A19） A16 A15 地址总线 各地址总线的对地阻值均应相同(AO至A19) A17 A14 地址总线 各地址总线的对地阻值均应相同(AO至A19) A18 A13 地址总线 各地址总线的对地阻值均应相同(AO至A19) A19 A12 地址总线 各地址总线的对地阻值均应相同(AO至A19) A20 A11 地址总线 各地址总线的对地阻值均应相同(AO至A19) A21 AJO 地址总线 各地址总线的对地阻值均应相同(AO至A19) A22 A9 地址总线 各地址总线的对地阻值均应相同(AO至A19) A23 A8 地址总线 各地址总线的对地阻值均应相同(AO至A19) A24 A7 地址总线 各地址总线的对地阻值均应相同(AO至A19) A25 A6 地址总线 各地址总线的对地阻值均应相同(AO至A19) A26 A5 地址总线 各地址总线的对地阻值均应相同(AO至A19) A27 A4 地址总线 各地址总线的对地阻值均应相同(AO至A19) A28 A3 地址总线 各地址总线的对地阻值均应相同(AO至A19) A29 A2 地址总线 各地址总线的对地阻值均应相同(AO至A19) A30 Al 地址总线 各地址总线的对地阻值均应相同(AO至A19) A31 AO 地址总线 各地址总线的对地阻值均应相同(AO至A19) C1 SBHE 高字节允许(SD8-SD15)   C2 LA23 高位地址总线 各高位地址总线的对地阻值均应相同(LA17至LA23) C3 LA22 高位地址总线 各高位地址总线的对地阻值均应相同（LA17至LA23） C4 LA21 高位地址总线 各高位地址总线的射地阻值均应相同(LA17至LA23) C5 LA20 高位地址总线 各高位地址总线的对地阻值均应相同(LA17至LA23) C6 LA19 高位地址总线 各高位地址总线的对地阻值均应相同(LA17至LA23) C7 LA18 高位地址总线 各高位地址总线的对地阻值均应相同(LA17至LA23) C8 LA17 高位地址总线 各高位地址总线的对地阻值均应相同（LA17至LA23） C9 MEMR 内存读   CIO MEMW 内存写   CII SD8 高位数据总线 各高位数据总线的对地阻值均应相同（SD8至SD15） C12 SD9 高位数据总线 各高位数据总线的对地阻值均应相同(SD8至SD15) C13 SDIO 高位数据总线 各高位数据总线的对地阻值均应相同（SD8至SD15） C14 SDI1 高位数据总线 各高位数据总线的对地阻值均应相同（SD8至SD15） C15 SD12 高位数据总线 各高位数据总线的对地阻值均应相同(SD8至SD15) C16 SD13 高位数据总线 各高位数据总线的对地阻值均应相同（SD8至SD15） C17 SD14 高位数据总线 各高位数据总线的对地阻值均应相同（SD8至SD15） C18 SD15 高位数据总线 各高位数据总线的对地阻值均应相同（SD8至SD15） B1 GND 地   B2 RESET 复位 重要检测点，常态为低电平，复位时为高电平，然后恢复低电平 B3 +5V +5V电压输入 重要检测点 B4 IRQ2 中断请求2   B5 -5V -5V电压输入 重要检测点 B6 DRQ2 DMA请求2   B7 -12V -12V电压输入 重要检测点 B8 NOWS 无等待状态   B9 +12V +12V电压输入 重要检测点 B10 GND 地   B11 SMEMW 系统内存写   B12 SMEMR 系统内存读   B13 I/OW I/O写   B14 I/OR I/O读   B15 DACK3 DMA响应3   B16 DRQ3 DMA请求3   B17 DACK1 DMA响应1   B18 DRQ1 DMA请求1   B19 REFRESH 刷新   B20 CLOCK 时钟 重要检测点，8MHz B21 IRQ7 中断请求7   B22 IRQ6 中断请求6   B23 IRQ5 中断请求5   B24 IRQ4 中断请求4   B25 IRQ3 中断请求3   B26 DACK2 DMA响应2   B27 T/C 终端计数   B28 ALE 地址锁存允许   B29 +5V +5V电压输入 重要检测点 B30 OSC 高速时钟 重要检测点，14.318MHz B31 GND 地   Dl MEMCS16 内存16位片选   D2 I/OCS16 I/O16位片选   D3 IRQ10 中断请求10   D4 IRQ11 中断请求11   D5 IRQ12 中断请求12   D6 IRQ13 中断请求13   D7 IRQ14 中断请求14   D8 DACK0 DMA响应O   D9 DRQ0 DMA请求0   Dl0 DACK5 DMA晌应5   Dll DRQ5 DMA请求5   D12 DACK6 DMA响应6   D13 DRQ6 DMA请求6   D14 DACK7 DMA响应7   D15 DRQ7 DMA请求7   D16 +5V +5V电压输入 重要检测点 D17 MASTER 主控信号   D18 GND 地

　　对于ISA插槽的检测，各个电压输入引脚、时钟输入引脚、复位引脚为重要检测点。

　　使用万用表测量各个电压输入引脚的电压是否符合标称值。如果电压不正常，则应检查电压输入引脚至ATX电源插座相应引脚之间的线路。

　　使用示波器测量CLOCK、OSC时钟输入引脚时钟信号是否正常（频率及幅值要符合标称值）。如果时钟信号不正常，则应检查时钟电路。

　　使用万用表测量复位引脚的复位是否正常，复位引脚常态应是低电平。短接复位键，此时复位引脚应变为高电平：松开复位键，复位引脚应又恢复为低电平，这表示复位基本正常。

　　如果复位不正常，则应检查复位电路。

　　另外还可以再测量各个地址线和数据线的对地阻值，相同功能的总线，其对地阻值均应相同（测量电阻要在断开电源的情况下进行）。如果总线的对地阻值相差过大，则应检查引脚至南桥芯片的线路，南桥芯片损坏的可能性较大。
