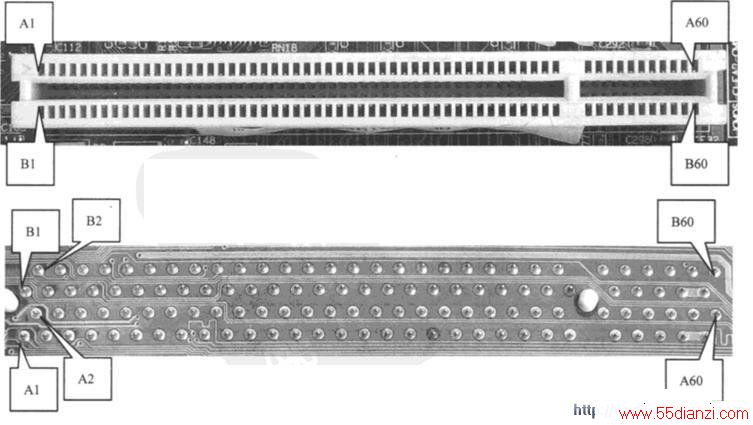

PCI总线足外围部件互连总线的简称。PCI总线的r作频率为33MHz，PCI插槽是主板的主要扩展插槽。PCI捅槽是PCI总线的物理体现，其外观及引脚排列如上图、下图所示。
PCI插槽各个引脚的功能如下表所示
引脚序号
引脚定义
功能描述
重点提示
A1
TRST
测试复位
A2
+12V
+12V电压输入
重要检测点
A3
TMS
测试模式选择
A4
TDI
测试数据输入
A5
+5V
+5V电压输入
重要检测点
A6
INTA
中断请求A
A7
INTC
中断请求C
A8
+5V
+5V电压输入
重要检测点
A9
RESERVED
保留
A10
+5V
+5V电压输入
重要检测点
A11
RESERVED
保留
A12
GND
地
A13
GND
地
A14
RESERVED
保留
A15
RESET
复位
重要检测点，常态为高电平，复位时为低电平，然后恢复高电平
A16
+5V
+5V电压输入
重要检测点
A17
GNT
总线允许使用
A18
GND
地
A19
RESERVED
保留
A20
AD30
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
A21
+3.3V
+3.3V电压输入端
重要检测点
A22
AD28
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
A23
AD26
地址／数据总线
各地址／数据总线的对地阻值均应相同（ADO至AD31）
A24
GND
地
A25
AD24
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
A26
IDSEL
初始化设备选择
A27
+3.3V
+3.3V电压输入
重要检测点
A28
AD22
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
A29
AD20
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
A30
GND
地
A31
AD18
地址/数据总线
各地址，数据总线的对地阻值均应相同(AD0至AD31)
A32
AD16
地址／数据总线
各地址／数据总线的对地阻值均应相同(AD0至AD31)
A33
+3.3V
+3.3V电压输入
重要检测点
A34
FRAME
帧周期信号
重要检测点
A35
GND
地
A36
TRDY
从目标就绪
A37
GND
地
A38
STOP
停止信号
A39
+3.3V
+3.3V电压输入
重要检测点
A40
SDONE
监视完成信号
A41
SBO
监视补偿信号
A42
GND
地
A43
PAR
奇偶校验
A44
AD15
地址／数据总线
各地址／数据总线的对地阻值均应相同（ADO至AD31）
A45
+3.3V
+3.3V电压输入
重要检测点
A46
AD13
地址／数据总线
各地址，数据总线的对地阻值均应相同（ADO至AD31）
A47
AD11
地址／数据总线
各地址／数据总线的对地阻值均应相同（ADO至AD31）
A48
GND
地
A49
AD9
地址／数据总线
各地址，数据总线的对地阻值均应相同(ADO至AD31)
A50
N/A
空脚
A51
N/A
空脚
A52
C/BE0
命令字节允许信号
A53
+3.3V
+3.3V电压输入
重要检测点
A54
AD6
地址，数据总线
各地址，数据总线的对地阻值均应相同(ADO至AD31)
A55
AD4
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
A56
GND
地
A57
AD2
地址，数据总线
各地址，数据总线的对地阻值均应相同(ADO至AD31)
A58
ADO
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
A59
+5V
+5V电压输入
重要检测点
A60
REQ64
请求64位传送
Bl
-12V
-12V电压输入
重要检测点
B2
TCK
测试时钟
B3
GND
地
B4
TDO
测试数据输出
B5
+5V
+5V电压输入
重要检测点吧
B6
+5V
+5V电压输入
重要检测点
B7
INTB
中断请求B
B8
INTD
中断请求D
B9
PRSNTI
存在识别信号I
Bl0
RESERVED
保留
Bll
PRSNT2
存在识别信号2
B12
GND
地
B13
GND
地
B14
RESERVED
保留
B15
GND
地
B16
CLK
时钟信号
重要检测点，33MHz
B17
GND
地
B18
REQ
总线占用请求
B19
+5V
+5V电压输入
重要检测点
B20
AD31
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
B21
AD29
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
B22
GND
地
B23
AD27
地址，数据总线
各地址／数据总线的对地阻值均应相间(ADO至AD31)
B24
AD25
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
B25
+3.3V
+3.3V电压输入
重要检测点
B26
C/BE3
命令字节允许信号
B27
AD23
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
B28
GND
地
B29
AD21
地址／数据总线
各地址／数据总线的对地阻值均应相同（ADO至AD31）
B30
AD19
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
B31
+3.3V
+3.3V电压输入
重要检测点
B32
AD17
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
B33
C/BE2
命令字节允许信号
B34
GND
地
B35
IRDY
目标准备就绪
B36
+3.3V
+3.3V电压输入
重要检测点
B37
DEVSEL
设备选择信号
B38
GND
地
B39
LOCK
总线锁定信号
B40
PERR
奇偶较验错误
B41
+3.3V
+3.3V电压输入
重要检测点
B42
SERR
系统错误
B43
+3.3V
+3.3V电压输入
重要检测点
B44
C/BE1
命令字节允许信号
B45
AD14
地址／数据总线
各地址／数据总线的对地阻值均应相同（ADO至AD31）
B46
GND
地
B47
AD12
地址／数据总线
各地址／数据总线的对地阻值均应相同（ADO至AD31）
B48
AD1O
地址，数据总线
各地址／数据总线的对地阻值均应相同（ADO至AD31）
B49
GND
地
B50
N/A
空脚
B51
N/A
空脚
B52
AD8
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
B53
AD7
地址／数据总线
各地址／数据总线的对地阻值均应相同（ADO至AD31）
B54
+3.3V
+3.3V电压输入
重要检测点
B55
AD5
地址，数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
B56
AD3
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
B57
GND
地
B58
AD1
地址／数据总线
各地址／数据总线的对地阻值均应相同(ADO至AD31)
B59
+5V
+5V电压输入
重要检测点
B60
ACK64
响应64位传送请求
对于PCI插槽的检测，各个电压输入引脚、时钟输入引脚、复位引脚为重要检测点。
使用万用表测量各个电压输入引脚的电压是否符合标称值。如果电压不正常，则应检查电压输入引脚至ATX电源插座相应引脚之间的线路。
使用示波器测量CLK时钟输入引脚时钟信号是否正常（频率及幅值要符合标称值）。如果时钟信号不正常，则应检查时钟电路。
使用万用表测量复位引脚的复位是否正常，复位引脚常态应是高电平。短接复位键，此时复位引脚应变为低电平；松开复位键，复位引脚应又恢复为高电平，这表示复位基本正常。
如果复位正常，则应检查复位电路。
判断FRAME信号是否正常，可以通过主板诊断卡的指示灯来观察，在开机自检的过程中，主板诊断卡的FRAME指示灯会不断地闪烁。如果用万用表测量FRAME引脚的电压，在开机自检的过程中，此引脚的电压会不断地变化，这可以大致地判断FRAME信号基本正常。
另外还可以再测量各个地址／数据总线的对地阻值，其对地阻值均应相同（测量电阻要在断开电源的情况下进行）。如果总线的对地阻值相差过大，则应检查引脚至北桥芯片的线路，北桥芯片损坏的可能性较大。
