全桥结构逆变器功率驱动电路

　　全桥结构最适合于直流电源电压范围非常宽的领域，因此它在液晶彩电中有较多的应用。全桥结构有两种类型：一是采用4只N沟道场效应管的驱动电路；二是采用两只N沟道场效应管和两只P沟道场效应管的驱动电路。
　　

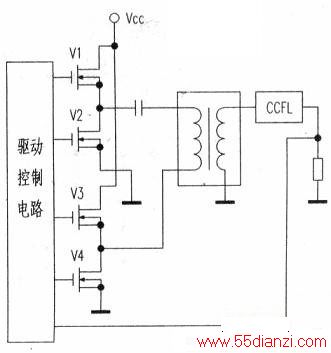

　　下图是采用4只N沟道场效应管的全桥驱动电路。电路工作时，在控制驱动IC的控制下，使Vl、V4同时导通，V2、V3同时截止，即V1、V4与V2、V3是交替导通的，使变压器初级形成交流电压。改变开关脉冲的占空比，就可以改变V1、V4和V2、V3的导通与截止的时间，从而改变了变压器的储能，也就改变了输出的电压值。需要注意的是，如果VI、V4与V2、V3的导通时间不对称，则变压器初级的交流电压中将含有直流分量，会在变压器次级产生很大的直流分量，造成磁路饱和。本电路为了避免产生电压直流分量，在初级回路中串联一个电容，以阻断直流电流。
