DC/DC变换电路

　　液晶彩申开关申源一般输出12V、14V、  18V、  24V、28V等电压，而液晶彩电的子信号处理电路需要的电压则较低，因此需要进行直流变换。目前，液晶彩电采用的DC/DC变换器主要分为线性稳压器和开关型DC/DC变换器两种，二者各有优势和劣势，适用于不同场合。
　　
　　1．线性稳压器
　　
　　线性稳压器包括普通线性稳压器（如常见的78系列三端稳压器）和低压差线性稳压器LDO两种类型。普通线性稳压器工作时，要求输入与输出之间的压差值较大，一般要求在2V以上，功耗较高；LDO工作时输入与输出压差值较小，可以是1V甚至更低，功耗较低。
　　
　　线性稳压器具有成本低、封装小、外围器件少和噪声小的特点。缺点是效率不高，只能用于降压的场合。
　　
　　2．开关型DC/DC变换器
　　开关型DC/DC变换器有电感式和电容式两种，两种变换器工作原理基本相同，都是先储存能量，再以受控方式释放能量，从而得到所需的输出电压。
　　
　　不同的是，电感式采用电感储存能量，电容C’采用电容储存能量。由于开关型DC/DC变换器工作在开关状态，变换功率较大，功率消耗较小，缺点是输出电压波纹较大，所以在液晶彩电中一般采用电感式开关型DC/DC变换器，且多采用降压式变换器。
　　

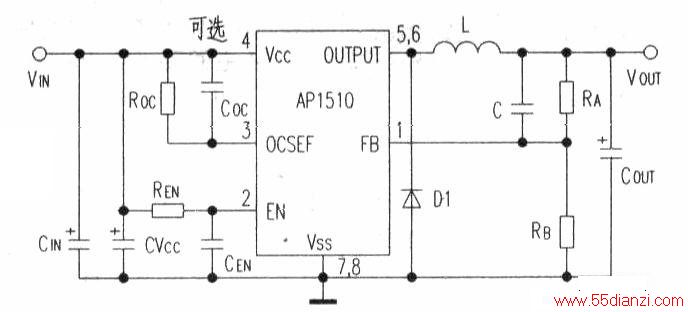

　　下图是电感降压式DC/DC变换器AP1510应用电路。

　　
　　AP1510内部的MOSFET开关管在控制电路的控制下工作在开关状态。开关管导通时，其④脚输入电压VIN加到内部开关管的S极，开关管的D极接输出端⑤脚。
　　
　　因此，输入电压VIN经内部开关管s、D极、储能电感L和电容c构成回路，充电电流不但在c两端建立直流电压，而且在储能电感L上产生左正右负的电动势。开关管截止期间由于储能电感L中的电流不能突变，所以L通过自感产生右正左负的脉冲电压。于是，L右端正的电压一滤波电容c一续流二极管D1一L左端构成放电回路，放电电流继续在C两端建立直流电压(VOUT)为负载供电。
