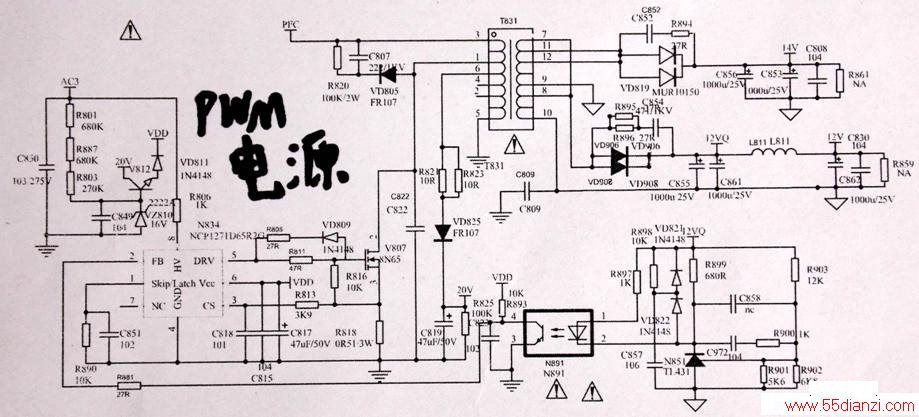

LED电视机电源板PWM电路如下图所示：
先来介绍一下尖峰吸收电路:
在这个电路中尖峰吸收电路是由R820 C807 VD805 C822组成。原理是:由于这是开关电源,所以在功率管V807关断的情况下,变压器会产生尖峰脉冲,这样会导致V807的D极产生很高的尖峰电压,这样高的电压会使V807损坏.为了消除这个尖峰脉冲特加入此电路,原理是当V807关闭时产生的尖峰电压,通过C807 R820 VD805构成回路,将尖峰脉冲抑制在一定的范围内,不致于将MOS管击穿.
开关电源的工作原理：
先来看一下NDP1271的各脚作用:1、软启动脚 2.反馈 3.电流检测 4.地线 5.驱动输出 6.供电 7.隔离脚,(未用空脚) 8.高压启动脚
集成块要样工作,那第一个条件是供电要正常,那么先来看一下6脚的供电: 开机市电交流220V经过整过整流后产生300V的电压,此电压通过电阻R801 R887 R803经过VZ810稳压到16V后再经过三极管BE结给6脚提供供电，此电路工作后,VD825整流C819滤波后得到20V电压再经过V812给6脚提供稳定的电压8脚的高压启动是通过R806接300V。
整机的工作原理如下：
开机 :8脚得到高压6脚得到供电,同时内部电路通过1脚给C851充电,当达到启动电压的门限后,集成块开始工作,从5脚输出驱动信号,整机开始工作。
稳压过程:当输出的电压过高时,KA431 3脚输出低电平 光耦2脚的电压过低 发光多, N891的4脚的电压就下降,导致集成块2脚的电压就下降,导致5脚驱动信号。
输出强度低,导致电压降了下来, 当输出电压过低时,KA4313脚就输出高电压。
这样里我们来看一下KA431的作用: KA431的1脚为输入脚 2.脚接地 3.脚输出
1脚的电压是来自R903 R902 R901电阻的分压 因此这三个电阻的阻值能直接影响输出电压的高低,所以在维修过程中要注意(在维修时有些人也经常忘了这些取样电阻, 大家修电视修长了，一看电压高或保护就把PC817和KA431换掉,当然90%换后能修好,但是如果换后还修不好,就开始犯愁了,因此这取样电阻别忘了啊)。
再来看一下过流保护:大家看到R818了吗,那就是过流保护的取样电阻,当流过MOS管的电流过大时,R818上的电压就会升高(原因:U=IR, R不变 I加大 所以电压升高)这个电压经过R813输入到集成块的3脚,当电压达到门限电压时,此集成块的5脚就会停止输出,达到保护的目的。
再来看一下此电路的维修：
不开机的故障维修:任何集成块要样工作那么都要具备条件,此电路的工作条件就是:6脚的供电得正常,8脚的高压启动电压要达到要求 1脚的软启动要达到门限电压 3脚的过流保护不要动作,以上就是此电路的条件,那么如果不开机就查这些条件, 当然前提是MOS管正常,300V整流要正常。
此外要注意:6脚的电压很关键,低了不能启动,高了会保护, 另外6脚的电压是由两个电路供给的,我们叫做启动电路和供电电路。
启动电路是由R801 R887 R803 VZ810 V812组成。
供电电路是由 R821 R823 VD825(整流) C819(滤波电容) VZ810 V812组成。
输出电压过高或过低的故障:原因,集成块得到的反馈电压过低了,那么要查的就是稳压电路了, 它们包括取样电阻 KA431 PC817和输入到集成块之间的元件。
