同步整流电路的工作原理及过程

同步整流电路的工作原理及过程

点击数:7354 次   录入时间:03-04 12:01:16   整理:http://www.55dianzi.com   电路基础知识

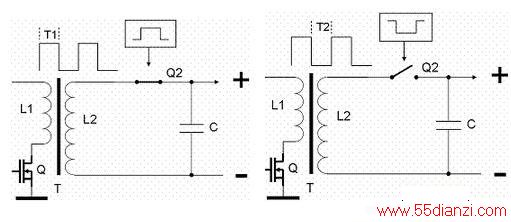

  在T1时间,下在图所示:L2上端为“正”,Q2的激励电路给Q2提供一个控制Q2导通的高电平,Q2导通输出为“正”对电容C充电,并输出对负载供电。

  在T2时间,下右图所示:L2上端为“负”,Q2的激励电路给Q2提供一个控制Q2截止的低电平,Q2截止输出为“零”,这时由电容C在T1时间所充的电能维持对负载的供电。

  可以看出;用MOSFET取代普通具有单向导电性能整流二极管的整流电路,其电路的作用、效果完全一样,但是在电路上必须要增加一个控制Q2 (MOSFET)“导通/关闭”和被整流电压相位同步的激励电路,所以采用MOSFET取代普通二极管的整流电路称为同步整流电路。

同步整流电路
