开关电源稳压原理之我见

　　开关电源以节能、高效、体积小、重量轻等诸多优点而被广泛应用。下面介绍开关电源的稳压过程。
　　

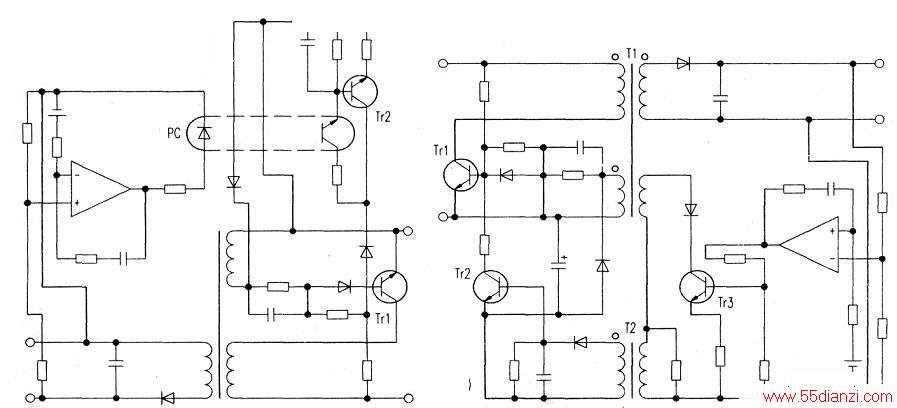

　　下左图所示开关电源，它是利用光电耦合器引入负反馈，其稳压过程是：当输出电压升高时，流过光电耦合器发光二极管的电流增加，使受光侧晶体管的电流相应增加，导致Tr2的集电极电流增大和开关管Tr1基极电流的减小，使其导通时间相对缩短，输出电压下降。反之，当输出电压下降时，经反馈又使输出电压升高。最终达到动态平衡，使输出电压保持恒定。
　　
　　下右图电路中，光电耦合器被变压器T2取代。当Tr3导通时，T2把T1的输出端电压加到晶体管Tr2的基极上，通过控制开关管Tr1的基极电流，起到稳定输出端电压的作用。
　　
　　除了上述两种采用对开关管基极电流进行分流的方式实现稳压外，还可以在开关管基极电路中串入晶体管以控制开关管基极电流实现稳压。
