博世力士乐CVF-G3系列变频器的频率检测

　　博世力士乐CVF-G3系列变频器的频率检测OC1输出设定b-15出厂设定值：
　　
　　0．设定范围：0~17。
　　
　　OC2输出设定h-16出广设定值：
　　
　　1．设定范围：0~17。
　　
　　上列两个参数用来定义集电极开路输出端OC1、OC2所表示的内容或项目。
　　
　　功能与格立特VF -10系列变频器的Y1、Y2、Y3相似。
　　
　　“1”：频率到达。当变频器的输出频率接近设定频率到一定范围（该范围由参数L-58设定）时，集电极开路输出0C端输出有效信号，见下图。此时下图中的频率到达信号有输出，实际上相当于OC1端或OC2端为低电平，即变频器内部的集电极开路三极管处于饱和状态。

　　

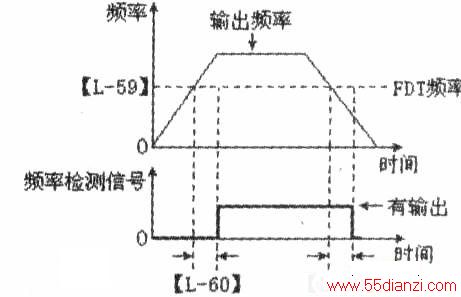

　　“2”：频率水平检测信号(FDT)。当变频器的输出频率超过FDT频率水平（由参数L-59设定）时，经过设定的延时时间（由参数L-60设定）后，输出有效信号，见下图中频率检测信号的输出，实际上相当于OC1端或OC2端为低电平，即变频器内部的集电极开路，三极管处于饱和状态。当变频器的输出频率低于FDT频率水平时，经过同样的延时时间（同样由参数L-60设定）后，输出信号结束。实际上相当于OC1端或OC2端为高电平，高阻状态，即变频器内部的集电极开路，三极管处于截止状态。频率水平检测功能( FDT)如下图所示。
　　
　　“5”：输出频率到达上限。当变频器的输出频率到达上限频率时，端口输出有效信号（低电平，端口内部的三极管饱和），否则输出无效信号（高阻，端口内部的三极管截止）。
　　
　　“6”：输出频率到达下限。当变频器的输出频率到达下限频率时，端口输出有效信号（低电平，端口内部的三极管饱和），否则输出无效信号（高阻，端口内部的三极管截止）。
　　
　　频率到达检出幅度L-58出厂设定值：5.OOHz，设定范围：0.00~20.OOHz。
　　
　　本参数是对频率到达信号功能的补充定义。当变频器的输出频率在设定频率的正负检出幅度内，选定的输出端子(OC1或OC2)输出有效信号。见下图。
　　
　　FDT(频率水平)设定’L-59出厂设定值：10.00Hz，设定范围：0.00~上限频率。
　　
　　FDT输出延迟时间L-60出厂设定值：2.Os．设定范围：0.0~20.Os。
　　
　　该参数用来设定频率检测的频率值，当输出频率到达FDT设定的频率值时，经过参数L-60设定的延迟时间后集电极开路，输出端(OC1或OC2)输出有效信号。参见下图。
