博世力士乐CVF-G3/P3系列变频器的运行参数有3组，即基本运行参数（b系列参数）、中级运行参数（L系列参数）和高级运行参数（H系列参数）。使用时应由参数b-0设置和选择哪些参数组有效。
b-0运行参数选择，设定范围0—2。
参数b-0设定值为0时，变频器仅受控于基本运行参数，中级运行参数和高级运行参数不显示，也不起作用。如果变频器只用于完成较简单的调速功能，可选择基本参数运行模式。此时，变频器的高级功能被关闭。
参数b-0设定值为1时，变频器受控于基本运行参数和中级运行参数。中级参数运行模式可以满足大多数应用的需求。
参数b-0设定值为2时，变频器受控于全部功能参数，即高级参数运行模式。当需要实现一些特殊功能或高级功能时，必须选择该模式。
由于端子控制的多段速运行会涉及到L系列的中级参数和H系列的高级参数，因此必须将参数b-0设置为2。
这里介绍博世力士乐CVF-G3/P3变频器端子控制的多段速运行控制参数。该变频器基本接线图中的多功能端子部分与富士G11S/P11S变频器类似．其总数为7个。当然这些多功能端子连接的不一定都是触点，也可以根据参数设定连接其他信号。
中级参数L-18—L-32多段速频率1～15，用这15个参数可以分别设置15个多段速运行的频率。设定范围：
0.00Hz—上限频率。其中L-18对应多段速频率1，L-32对应多段速频率15，其余参数均按序对应。

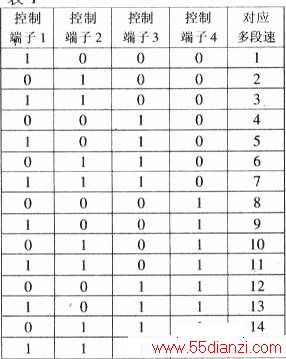

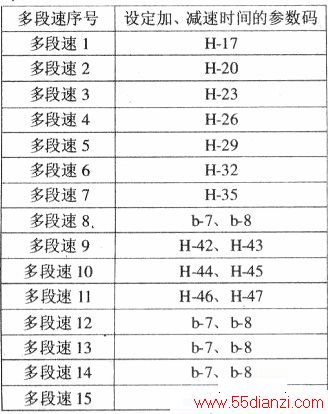

L-63~L-66分别用于选择多功能端子X1~X4的功能，设定值从0至30共有31种，例如X1~X4。当这4个多功能端子与公共端子CM间的触点闭合时，其状态为1，否则状态为O。多段速控制端子1～4的状态组合与多段速的序号对应关系见上表。每一个段速的频率由参数L-18～L-32设置。每一个段速的加、减速时间均由相应的参数码设置，各段速与设定加、减速时间的参数码对应关系见下表。
下表中设定加、减速时间的参数码，其定义如下：加速时间是指输出频率从0.0Hz加速到50.0Hz所需要的时间；减速时间是指输出频率从50.0Hz减速到0.0Hz所需要的时间。表2中所有的参数码的设定范围相同，均为0.1～6000秒。有些段速的加、减速时间由一个参数码设定，表示加速时间和减速时间均由该参数设定，且时长相同；有些段速的加、减速时间由两个参数码设定，表示加速时间和减速时间由这两个参数分别设定，前一个参数码设定加速时间，后一个参数码设定减速时间；有几个段速的加、减速时间由相同的两个参数码设定，表示这几个段速的加、减速时间设置得相同。
博世力士乐CVF-G3/P3变频器的多段速运行频率优先级较高，高于其他频率设定通道，因此，只要设定了多段速运行时各段速的频率以及相关的参数，则开机时优先运行多段速频率，且屏蔽掉其他频率设定信号。
