变频器转矩控制

　　直接转矩控制技术，英语称为DSC或DTC控制，是继矢量控制技术之后又一种具有高控制性能的交流调速技术。直接转矩控制是利用空间矢量、定子磁场定向的分析方法，直接在定子坐标系下分析异步电动机的数学模型，计算与控制异步电动机的磁链和转矩，采用离散的两点式调节器（Band-Band控制），把转矩检测值与转矩给定值作比较，使转矩波动限制在一定的转差范围内，转差的大小由频率调节器来控制，并产生PWM脉宽调制信号，直接对逆变器的开关状态进行控制，以获得高动态性能的转矩输出。直接转矩控制完成了交流调速的又一次飞跃。
　　
　　直接转矩控制也是一对一控制，不能一台变频器控制多台电动机，且不能用于过程控制。

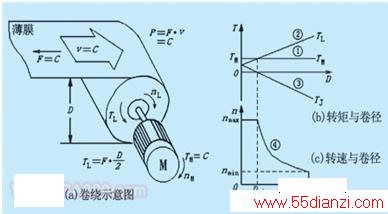

　　在各种薄膜或线材的收卷或放卷过程中，要求被卷物的张力F必须保持恒定即F＝C，为此:
　　
　　1)被卷物的线速度v也必须保持恒定即v＝C，所以卷绕功率是恒定的；
　　
　　2)负载的阻转矩随被卷物卷径的增大而增大:但为了保持线速度恒定，负载的转速必须随卷径的增大而减小:
　　
　　(b)用转矩控制模式实现恒张力运行令变频器在转矩控制模式下运行，将给定信号设定在某一值下不变。则电动机的电磁转矩TM也将不变，如图(b)中之曲线①所示:TM＝C而动态转矩TJ则随着卷径D的增大而变为负值，如图(b)中之曲线③所示。拖动系统将处于减速状态，满足图(c)所示的转速变化规律。改变给定转矩的大小，可以改变卷绕的松紧程度。
