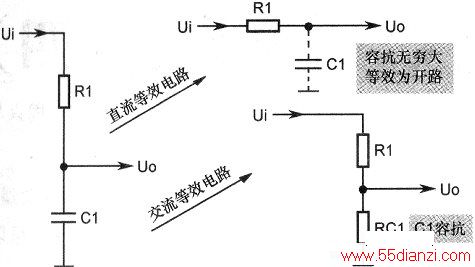

电阻和电容组合也可以构成分压电路,如下图所示是阻容分压电路,输出电压取自电容C1上。
分析这种分压电路要分成直流和交流两种情况进行。
(1)当输入电压为直流电压时,由于电容C1的容抗为无穷大,所以C1相当于开路,见直流等效电路,这时R1和C1不再构成分压电路,直流电压经过Rl后作为输出电压直接加到后级电路中。(2)当输入电压为交流电压时,由于电容C1的容抗存在,这时R1和C1构成分压电路,见交流等效电路,交流电压经过R1、C1分压后作为输出电压加到后级电路中。
