复杂形式分压电路分析方法

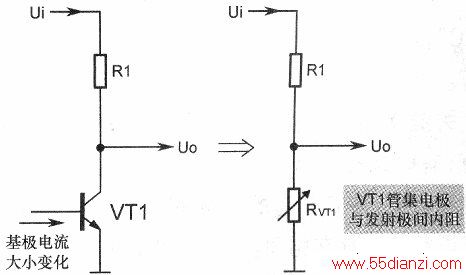

　　如上图所示是一种比较复杂的分压电路，电路中VT1是三极管，其集电极与发射极之间的内阻与R1构成对输入信号电压Ui的分压电路。

　　确定这一电路是一种变形分压电路的方法是：从电路中可以看出，输入信号产生的电流流过R1，从VT1管集电极流入，从其发射极流出到地线成回路。分压后的输出信号电压从VT1管集电极输出，即从VT1管集电极与地线之间输出。根据上述输入电压和输出电压输入电路和输出电路特征，可以确定这是一种分压电路。

　　分析这一电路可以进行等效理解：见右侧所示的等效电路，三极管集电极与发射极之间的内阻相当于一个电阻R VT1，在理解这一分压电路时运用三极管的集电极与发射极之间内阻受基极电流控制的特性，分析中不了解三极管这一特性将寸步难行。

　　当三极管的基极电流增大时，集电极与发射极之间内阻减小，基极电流愈大，集电极与发射极之间内阻愈小，反之集电极与发射极之间内阻愈大。

　　结合三极管的这一内阻特性和分压电路分析方法对这一电路分析说明下列几点：(1)由于电路中的VT1集电极与发射极之间内阻是变化的，所以电路分析过程一定要与这一变化过程相关。(2)当VT1管基极电流增大时，集电极与发射极之间内阻减小，电阻R1不变．这时分压电路的输出电压下降；当VT1管基极电流减小时，集电极与发射极之间内阻增大，电阻Rl不变，这时分压电路的输出电压增大。(3)这一种分压电路在电子音量控制器电路中有着广泛应用，通过控制VT1管基极电流的大小来控制输出电压大小，从而达到控制音量大小的目的。分析电子音量控制器电路时就要用到这一分压电路的分析方法。
