双稳态触发器

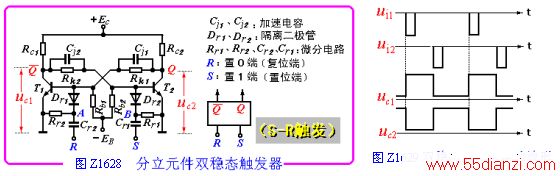

    图Z1628为分立元件构成的集--基耦合双稳态电路。它由两个倒相放大器首尾相接而成。

    为了分析简便，假定电路原来处于T１饱和，T2截止的状态，当在ui1端加一负触发脉冲后，ub１下降，并引起下列正反馈循环过程：
      ub１↓→ib1↓→ic1↓→uc1↑→ub2↑→ib2↑→ic2↑→uc2↓→┐
      ↑----------------------┘
使T１迅速截止，T２迅速饱和，触发器进入新的稳定状态。如不加触发信号，它将保持这个状态不变。此时，若在ui2端加有负脉冲触发信号,那么，就会引起ub2下降，发生同于上述的正反馈过程，使得T１饱和，T2截止，触发器还原到初始的稳定状态。轮流改变ui1、ui2端的触发脉冲，触发器的工作状态也就交替变化。它的输出电压uc1，和uc2与触发脉冲间的关系如图Z1629所示。
    双稳态触发电路实际上也是RS触发器，其ui1端相当于R端，ui2端相当于S端。因此，用门电路组成的双稳触发电路就不再详细叙述了。
