逻辑门电路有一个特点，就是输出端状态完全由输入端决定，没有输入信号就没有输出信号，即输入信号一旦消失，输出信号也就不存在，所以这种逻辑电路没有记忆功能，但在数字系统电路中经常需要对运算数据进行存储，这就需要具有记忆功能的部件，双稳态触发器就是这种具有记忆功能的基本逻辑部件。
一、双稳态触发器的特点
双稳态触发器具有以下几个特点。
(1)触发器有两个输出端和多个输入端。触发器的两个输出端一般用Q和Q来分别表示，在没有具体说明是哪一个输出端时，通常是指输出端Q而不是输出端Q。触发器的输入端对不同类型的触发器其数目不等。
(2)触发器具有记忆功能。各种触发器的基本功能是能够存储二进制码，具有记忆二进制数码的能力。由于触发器具有记忆功能，所以触发器在受输入信号触发后进行工作时，不仅受到输入信号的影响，还要受到触发器本身所记忆数码（即前次触发结果）的影响，这一点与逻辑门电路完全不同。
触发器在输入端触发作用过去后，触发器会保持稳定状态，这说明触发器能够将输入信号保存下来，一个触发器能够保存一位二进制数码信息。
(3)触发器具有两个互为相反的输出端。触发器的两个输出端Q和Q其输出状态始终相反，从两个输出端的字母符号上也可看出这一点，当o=i时o=o，当Q=O时o=i。规定触发器的输出端状态是指输出端Q的输出状态，即o=i时说成触发器输出高电平1，o=o时就是触发器输出低电平0。
(4)触发器的两个输出端输出状态必须相反。如果两个输出端的输出状态相同或不是一个输出1，一个输出0，都说明触发器已不能进行正常的工作。
(5)触发器的两个稳定状态是可翻转的。触发器有两个稳定状态，即1态和0态，在没有输入信号作用时，一直稳定在其中的一个状态。触发器的1、0两个稳定状态就是表示了二进制码中的1与0。
触发器两个稳定状态是可以发生翻转的，如果触发器稳定在l态（Q=l，Q=O），在输
入端有效触发信号的作用下，触发器可以翻转到输出0态；同理，如果触发器的输出状态
稳定在0态，在输入端有效信号的触发下即翻转到1态。无论触发器如何翻转，其输出状
态都在1和0之间变化。
二、双稳态触发器的分类
触发器是一种基本逻辑元件，触发器按其稳定工作状态可分为双稳态触发器、单稳态触发器及无稳态触发器（多谐振荡器）等，本章主要介绍双稳态触发器。

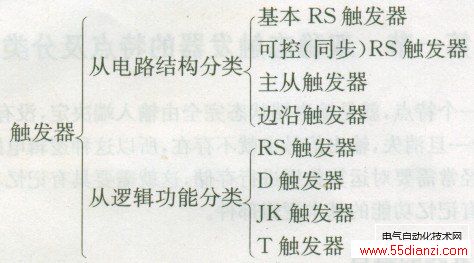

双稳态触发器的种类较多，可以按电路结构分类，也可以按逻辑功能分类。电路结构决定触发器的脉冲工作特性；逻辑功能反映触发器在特定的输入条件下，现态与次态的关系。双稳态触发器的分类可概括如下：
值得注意的是，同一电路结构可组成不同逻辑功能的触发器；反之，同一逻辑功能的触发器可由不同的电路结构来实现。另外触发器可由TTL门电路组成，也可由CMOS电路组成。理解触发器的逻辑功能是学习触发器部分的重点。
同步触发器、主从触发器、边沿触发器，都是在时钟信号CP脉冲操作下工作的，都是时钟触发器。不过，在这里约定，时钟触发器仅限于主从触发器和边沿触发器，也就是说，这里讲的时钟触发器不包括同步触发器。
