脉冲电路的基本知识

   在数字电路中分别以高电平和低电平表示1状态和0状态,此时电信号的波形是非正弦波。通常，就把一切既非直流又非正弦交流的电压或电流统称为脉冲。

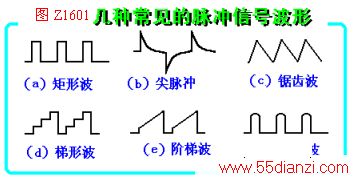

    图Z1601表示出几种常见的脉冲波形，它们既可有规律地重复出现，也可以偶尔出现一次。
    脉冲波形多种多样，表征它们特性的参数也不尽相同，这里，仅以图Z1602所示的矩形脉冲为例，介绍脉冲波形的主要参数。
    （1）脉冲幅度Vm--脉冲电压或电流的最大值。脉冲电压幅度的单位为V、mV，脉冲电流幅度的单位为A、mA。
    （2）脉冲前沿上升时间tr--脉冲前沿从0.1Vm上升到0．9Vm所需要的时间。单位为ｍs、μs、ns。
    （3）脉冲后沿下降时间tｆ--脉冲后沿从0.9Vm下降到0.1Vm所需要的时间。单位为：ｍs、μs、ns。
    （4）脉冲宽度tk--从脉冲前沿上升到0.5Vm处开始，到脉冲下降到0.5Vm处为止的一段时间。单位为：s、ｍs、μs或ns。
    （5）脉冲周期Ｔ--周期性重复的脉冲序列中，两相邻脉冲重复出现的间隔时间。单位为：s、ｍs、μs。
    （6）脉冲重复频率--脉冲周期的倒数，即f =1／T，表示单位时间内脉冲重复出现的次数，单位为Hz、kHz、MHz。
    （7）占空比tk／T--脉冲宽度与脉冲周期的比值，亦称占空系数。
