中断光束产生脉冲电路

点击数：7161 次录入时间：03-04 11:53:18 整理：http://www.55dianzi.com 电子电路图

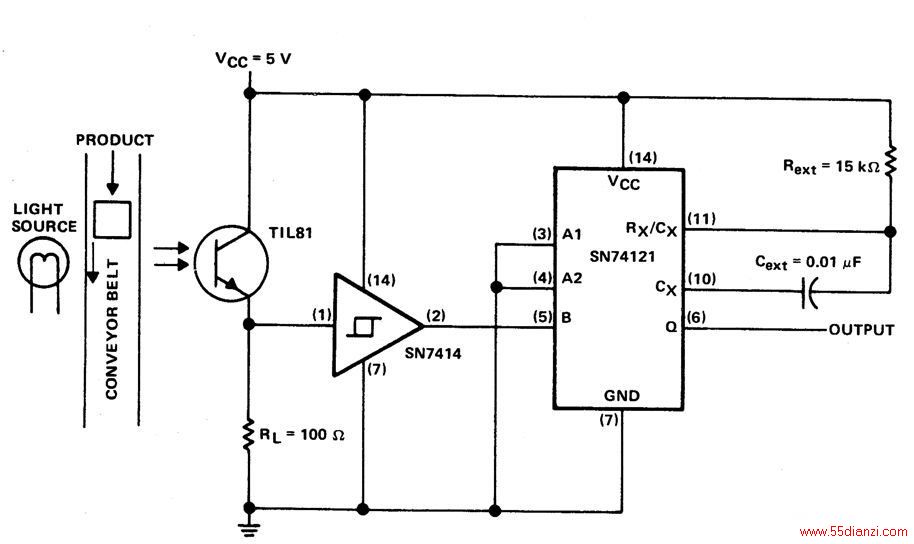

当传送带上的物体阻挡了光源时，该电路会产生脉冲。光源的光电二极管保持开启状态，这样会在斯米特触发反相器和产生高逻辑电平的电压，也会在单稳电路的引脚5产生一个TTL兼容的低逻辑电平电压。
