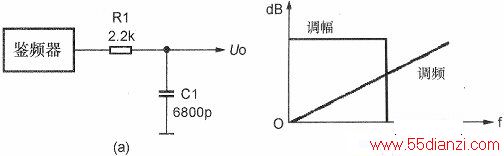

如上图(a)所示是单声道调频收音电路中的去加重电路，这实际上是一种积分电路。电路中，R1和C1构成去加重电路。对于单声道调频收音电路而言，去加重电路设在鉴频器电路之后，即鉴频器输出的音频信号直接进入去加重电路中。从电路中可以看出，R1和C1构成对鉴频器输出信号的分压电路。
在分析去加重电路时，如果没有相关的知识是很难理解电路工作原理的。分析去加重电路的要点是了解调频噪声特性和预加重概念。
去加重电路出现在调频收音电路和电视机的伴音通道电路中，在分析去加重电路工作原理之前，先解释有关调频噪声特性。
如上图(b)所示是调幅（指调幅收音机）和调频（指调频收音机）的噪声特性曲线。从图中可以看出这两条曲线是不同的，调幅噪声在不同频率下的噪声大小相等，可调频噪声随着频率升高其噪声增大，说明调频的高频噪声相对于低频和中频而言更为严重。
为了改善高频段的信噪比（信号大小与噪声大小之比），调频发射机发射调频信号之前，对音频信号中的高频段信号进行预加重，即先提升高频段的音频信号，在调频收音电路中就需要设置去加重电路，以还原音频信号的本来特性。在去加重过程同时也将高频段噪声加以去除，如图10所示是噪声具体处理过程示意图，这就是为什么在调频收音电路中要设置去加重电路的原因。从鉴频器输出的是高频段得到加重的音频信号，经过去加重电路之前才能恢复音频信号的原来频率特性。
分析这一去加重电路可以从两个角度进行电路工作原理的理解和分析：
(1)适当选取去加重电容C1的容量大小，使C1对低频和中频信号的容抗比较大，C1对高频信号的容抗比较小，这样C1对低频和中频信号没有衰减或很小，但是对高频信号存在衰减作用，达到衰减高频段信号的目的。在衰减高频段信号的同时，也将高频段噪声同时消除，这就是去加重电路工作原理。
(2)从R1和C1构成一个分压电路角度也可以理解去加重电路的工作原理：对鉴频器输出的各频段音频信号进行分压衰减，由于电阻R1对不同频率音频信号呈现相同的阻值，而电容C1随频率升高而容抗下降，这样这- RC分压电路对频率愈高的音频信号分压衰减量愈大，达到去加重的目的。经过去加重后的音频信号加到音频功率放大器电路中。
