放大器的组成

　　电流放大器就是能够实现小电流输入、大电流输出的电路。我们自然会想到了三极管。因为处于放大状态的三极管，三个电极的电流之间存在某种稳定的比例关系，即：

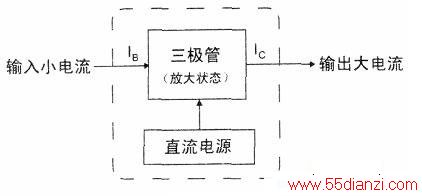

　　如果我们能够想办法将小电流转化为基极电流IB，那么，就可以得到被放大的集电极电流lc或发射极电流IE，只要有三极管，并给它提供放大的外部条件，就可以实现电流放大。所以电流放大器可以如下图来组成。直流电源既提供三极管的放大条件，又是受控的能源。

　　电压放大器就是能够实现小电压输入、大电压输出的电路。怎样才能实现电压的放大呢？我们的思路是这样的：先将小的电压变化（信号）转换成小电流变化，利用三极管的电流放大功能将小电流放大，让放大后的电流通过电阻，在电阻两端就可以取得较大的输出电压。所以，电压放大器的核心也是一个处于放大状态的三极管。

　　电压放大器的结构可以用下图来表示。很明显，这一电路既有电流放大，又有电压放大，实际上已经实现了对信号能量的“放大”。因此，我们通常把小信号电压放大器称作“基本放大电路”。
