逻辑门电路符号与真值表

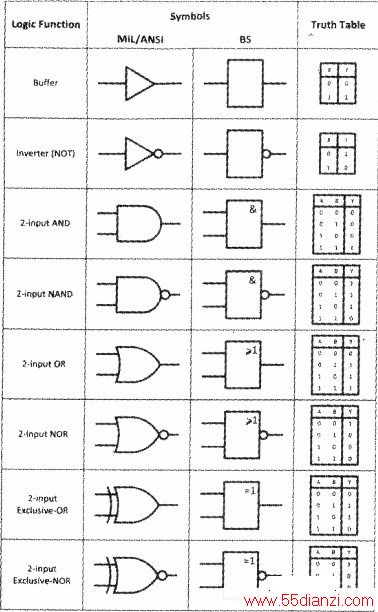

　　数字逻辑门（简称逻辑门）电路能产生基本的逻辑功能(LogIC Function)，如与门(AND)、或门(OR)、非门NOT……由这些基本的逻辑门电路可以组合成更大、更复杂的逻辑电路。每种逻辑门的类型各有自己的代表符号(Symbols)。在这里，介绍两种通用的逻辑门符号：一种是英国的标准符号BS；另一种是更通用的美国标准符号MIUANSI，如附图所示。从附图看出，反向器(NOT)和缓冲器(Buffer)门只有一个输入端，而其它基本门AND（与）、OR（或）、NAND（与非）和NOR（或非）等通常会有多个输入端（附图中只会有两个输入端）。

　　附图中的一些逻辑门有的有反相输出功能，这些门是NOT、NAND、NOR和异或非门等。这些反相输出功能都在门的输出端用一小圆圈来指示其反相功能。在附图中还有各个门对应的真值表(Truth Table)，逻辑门的功能，也可用布尔代数来表达：或门的功能用“+”：与门的功能用“.”号：非门的功能用“，”号。这样，若或门(OR)的输入信号为A和B，输出信号为Y，则其布尔代数表达式为：Y=A+B。

　　同理，若为与门，其AND的输出信号表达式为：Y=A.B。
