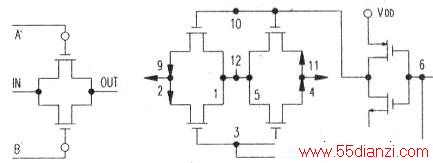

电路图(门级描述)见下左图。 电路说明:传输门的源极和漏极均作为信号线来使用。信号out由控制信号A和B的状态来跟随输入信号In,它只考虑输入信号In的非反相传播;当A和B禁止PMOS和NMOS晶体管时,输入信号In则被封锁。正由于如此,所以在设计数字系统与数字电路时必须对传输门进行仔细分析。具体传输门电路及引脚见下右图所示。
