光波分复器

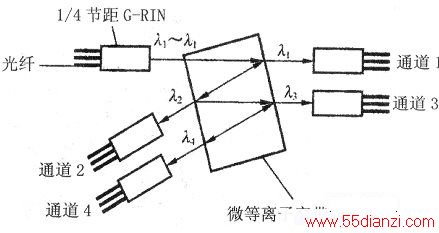

　　光波分复器的作用是将不同波长的光信号复用在同一根光纤中传输或者将它们分离。应用光波分复技术，在光纤CATV（有线电视）网络中，不仅可以使信号容量倍增，还可以很方便地将下行信号和上行信号在同一根光纤中实现双向传输，从而节省投资。对于光波分复器，其中一个方向的为分波器：另一个方向的为合波器。下图为一个四波长密集型光波分复器结构示意图。其波长间隔为8 nm，中间的玻璃基板上分别镀有λ1、λ2、λ3、λ4的滤光器，当A1～A4复合光从同一根光纤输入时，光波A1通过第一通道滤波器输出，其他波长的光被反射，依次类推，光波入2由第二通道滤波器输出，来达到解复用的目的。
　　
　　光波分复器的主要技术指标有插入损耗、波长隔离度和方向性等。
