直接调制调幅光发射机

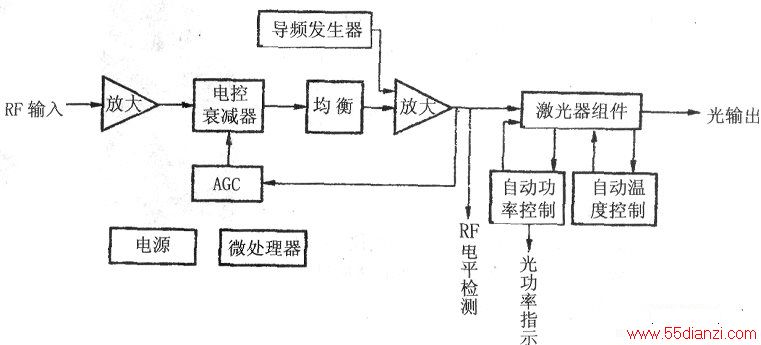

　　下图所示为直接调制调幅光发射机的原理方框图。它主要由高频激励电路、调制和激光输出电路组成。其输入的信号是信号电平为了75～95 dBu V的电视射频(RF)信号。从前端输入的多路混合电视射频信号经过光发射机的两级放大，一级电控衰减；另一级预失真补偿和自动增益控制等处理后，对激光器的偏流进行控制，进行电光调制，将电信号转换为光强度变化的信号。光发射机设有自动温度控制(ATC)和自动功率控制(APC)电路。
　　
　　前者使激光器芯片的温度保持在20℃左右，后者控制激光器输出功率稳定。机内的导频发生器产生控制光接收机输出电平和反向传输的基准信号。光输出端安装了一个光隔离器，以减小光反射波对激光器的影响。最后，光信号通过光活动连接器送入光缆。光发射机采用微处理器(CPU)进行编程控制。用来调整、控制光发射机的输出功率、调制度、温度、偏流等。
　　
　　直接调制调幅光发射机的主要性能指标有非线性失真、噪声、光调制度和频响等。
