《电路理论》实验十一 运算放大器和受控源

4

2

1

I_L(m A)



U₂(v)



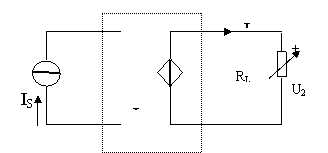

  3．测量受控源CCVS的转移特性 U₂=f (I_S)及负载特性U₂=f (I_L)实验线路如图11-3。I_S为可调恒流源，R_L为可调电阻箱。

     CCVS

图 11-3

  （1）固定R_L=2 KΩ,调节恒流源的输出电流I_S,使其在0.05～0.7m A范围内取8个数值，测量U₂值，绘制U₂=f (I_S)曲线，并由其线性部分求出转移电阻r_m.

I_S(m A)



U₂(v)



 (2) 保持I_S=0.5m A,令R_L从1KΩ增至8KΩ，测出U₂及I_L值，绘制负载特性曲线U₂=f (I_L)。

4. 测量受控源CCCS的转移特性 I_L=f (I_S)及负载特性I_L=f(U₂).

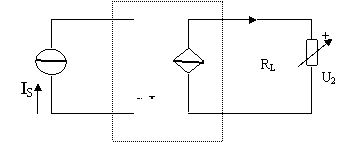

实验线路如图11-4

CCCS



图11-4

（1）   固定R_L=2 KΩ,调节恒流源的输出电流I_S，使其在0.05～0.7m A范围内取8个数值，测出I_L值，绘制I_L=f (I_S)曲线，并由线性部分求出转移电流比α。

I_S(m A)



I_L(m A)



（2）   保持I_S=0.5m A，令R_L从0，100Ω，200Ω增至80 KΩ，测出I_L值，绘制I_L=f (U₂)曲线。

R_L(KΩ)



U₂(v)



I_L(m A)



四、实验注意事项

1.每次组装线路，必须事先断开供电电源，但不必关闭电源总开关。

2.在用恒流源供电的实验中，不要使恒流源负载开路。

五、预习思考题

1.参阅有关运算放大器和受控源的基本理论。

2.受控源与独立源相比有何异同点？

3.试比较四种受控源的代号、电路模型、控制量与被控坚固耐用之间的关系。

4.四种受控源中的 μ、g、r 和α的意义是什么？如何测得？

5.若令受控源的控制极性反向，试问其输出极性是否发生变化？

6.受控源的输出特性是否适于交流信号。

六、实验报告

1.对有关的预习思考题作必要地回答。

2.根据实验数据，在方纸上分别绘出四种受控源的转移特性和负载特性曲线，并求出相应的转移参量。

3.对实验的结果作出合理地分析和结论，总结对四种受控源的认识和理解。

4.心得体会及其他。
