PIC单片机的指令和源程序

　　PIC系列单片机的汇编语言是以助记符表示指令、用助记符指令编写程序的。这种助记符指令组合的程序称为PIC单片机的源程序。
　　
　　学习PIC单片机时，首先应学会建立源程序。用汇编语言建立源程序时，需要对PIC单片机内部所用的硬件资源进行详细了解，并作必要的安排。再按设计功能选择助记符指令，进行配搭、组合，才能建立具有一定功能的PIC单片机源程序。
　　
　　1．工作寄存器W和传送立即数(K)指令
　　
　　PIC单片机内部的工作寄存器W是一个8位的不可寻址的寄存器，相当于一般微处理机的累加器A。在建立PIC单片机的源程序中，W的使用率很高，所以是一个很繁忙的寄存器。如果要把立即数K送至W，可用以下的一条指令。

　　说明：
　　
　　(1)MOVLW即为助记符指令，K称为操作数。因W是8位的，所以立即数的取值为0≤K≤255。
　　
　　(2)上述指令的功能是K送W(3)实例1：MOVLW。；把0→+W。
　　
　　实例2：MOVLWB00011111’；把二进制数的000送W的高三位，1111:1送到W的低五位。
　　
　　2．特殊功能寄程器TRISB、PORTB、TRISA、PORTA和W的内容送寄存器f指令。
　　
　　PIC单片机端口A、B(或C、D……)在汇编语言中的表达式分别为PORTA、PORTB，对PIC16F84，PORTA是一个五位的I/O（双向）寄存器；PORTB是一个8位I/O寄存器；PIC16F627的PORTA、PORTB均是8位寄存器。若要求A或B口为输入(IN)或输出(OUT)，必须给端口的控制寄存器TRIS(A或B)送相应的数。I/O端口控制寄存器TRISX(X可代表A、B、C、D……)是一个特殊功能只写寄存器，其功能是直接控制PIC单片机的各端口为输入或输出。当写入TRISX寄存器的位（可以是1～8位）为1时，则X口被设置成输入口；为0时，X口被设置成输出口。写入TRISX数的方法，由工作寄存器W完成。为此特介绍一条W内容(常数K)送寄存器f的指令：　

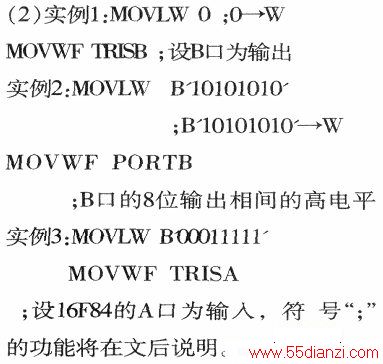

　　说明：(1)上述指令功能是把W的内容(可以是常数K)传送至寄存器f，f可以是一种RAM，也可以是特殊功能寄存器。

　　3．状态寄存器STATUS和寄存器体选BANK0、BANK1……的方法
　　

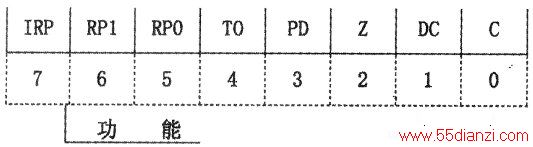

　　PIC单片机内部的状态寄存器STATUS也是一种特殊功能寄存器。状态寄存器可作任何指令的操作数（被写对象），以完成STATUS的多种控制功能。不同型号的PIC单片机其对应的状态寄存器略有不同，差别很小。下图是PIC16CXX(包括PIC16F84)的状态寄存器每位的专用功能符号，且每位的符号均有一定的控制功能。这里主要介绍RP1、RP0（第6、5位）的功能。

　　PIC16F84芯片内部有些特殊功能寄存器是处于存储体BANK1中，如TRISA、TRISB，在建立源程序它们被派上用场时，必须首先利用指令选择它们的所在的存储体（寻址），此时需要设置状态寄存器STATUS的RP1、RP0（第6、5位）的两位状态置，即可完成指定寄存器的体选功能。选择的方法如下图所示。为此介绍两条PIC单片机面向位的指令

　　说明：上述指令功能是寄存器f可代表特殊功能寄存器）位的清零指令，其中b是寄存器（8位的）的位地址，b取值为0≤b≤7

　　说明：上述指令功能是寄存器f位的置1指令，b的意义同上。
　　

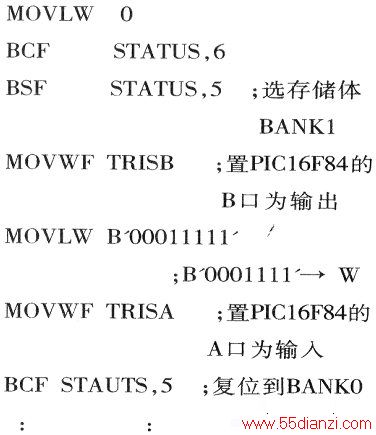

　　实例：当PIC16F84的控制寄存器TRISA、TRISB被派上用场时，因控制寄存器TRIS在PIC16F84内部硬件资源的存储体BANK1中，所以在建立相关的源程序时，应进行体选，即有下述一组选体指令：

　　说明：上述的指令组合完成了两个功能，(1)对状态寄存器第5、6位的置数，达到了选取控制寄存器TRIS所在的存储体BANK1（寻址）；(2)设定了PIC16F84的B口为输出、A口为输入。
　　

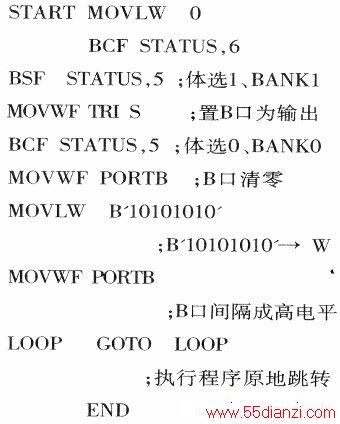

　　4．建立PIC16F84可执行的源程序实例。利用伪指令和助记符指令的基本知识，即可建立PIC16F84单片机具有简单功能的源程序：

　　说明
　　
　　(1)上述PIC16F84源程序是可执行的。所谓可执行是指：当把该源程序在PC机上编辑（用键盘敲入源程序字符）再命名和选择了盘符路径后，即可在MPLAB集成开发软件中进行汇编，汇编生成目标码hex文件，即可在PIC编程器中将源程序固化，再用实验板做相应的实验。
　　
　　(2)该源程序的功能是设置PIC16F84的B口输出相间的高电平。若用实验编程器的实验板做实验，一旦在实验板的插座上插入PIC16F84芯片，再插入适配器电源，实验板上的8只LED(B口接的)，则会间亮。读者还可将源程序中MOVLW  B’l0101010’的二进制数任意改写，可使B口外接的LED按你需要点亮。
　　
　　(3)从上述源程序中可以看出，PIC单片机源程序的格式为：
　　
　　标号助记符指令操作数；注释其中标号代表指令的符号地址，可表示转移指令(如GOTO)中转移的地址。在实际的源程序中，不一定每条指令都需加标号，只有在需要时，才需加上标号。标号可用英语字符组成（自定义）。
　　
　　(4)源程序中的注释，是不参与汇编的，主要供编程者便于查看。所以注释应简短，说明问题即可。注释应以该条指令在源程序中的功能为主，而不是指指令本身的功能。注释之前定加“；”分号。此外，书写指令时，标号、助记符指令、操作数、注释之间至少应有一空格。若一行语句无标号，则助记符指令前至少应留一个空格。注意：源程序的书写最好排列整齐，以便阅读。
　　
　　(5)书写源程序时，若操作数为特殊功能寄存器，应用大写英语字母，否则汇编不会成功。所以为了书写方便，建议在书写源程序时，所有的英语符号（包括助记符指令）均用大写为好。
　　
　　(6)在源程序中常用了各种语句的符号如“，”“，”“；”“’”等，不同的指令语句，其符号不同，切勿错用，否则汇编不会成功。
　　
　　(7)源程序建立完后，还需命名。源程序名由主文件名和扩展名组成。主文件名可自定义，扩展名定义为.ASM。
