LCD1602是常见的16 x2行，6x8字符点阵液晶模块，广泛应用于智能仪表、通信、办公自动化设备中，其字符发生器ROM中自带数字和英文字母及一些特殊符号的字符库，没有汉字。我们利用1602可以建立8个6x8点阵自定义字库的特点，在一个测温的实例中成功显示了少量汉字和特殊符号——℃，下面是显示部分的实施方法。
一、电路构成简图

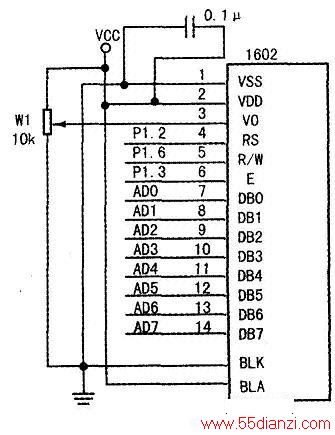

LCD1602液晶显示模块按下图所示连接单片机，其接口的引脚功能介绍如下：
BLA:背光源正极，接+5V；BLK:背光源负极，接地；VO:液晶显示偏压信号，通过电位器Wl调节，1602偏压接近OV；RS:接P1.2，决定传输类型是数据或命令，1一表示数据，o-表示命令；R/W:接P1.6，读／写控制，1一表示读，0-表示写；E：接P1.3，使能端，高电平有效；DBO~DB7:数据端口，连接PO。
二、自定义字库的建立及关键子程序的软件实现
若要显示汉字，关键是先要自己建立欲显示的汉字字库。1602提供了在片内CCRAM的OOH-3FH共64个字节的空间，可以存放8个6x8点阵的自建字符库，其代码分别为OOH-07H，然后在显示时只要用查表法调用汉字的相应代码就可以了。下面给出相应的子程序，为了更好地理解1602液晶显示模块的相关指令，以注释的方式在程序中给出解释。

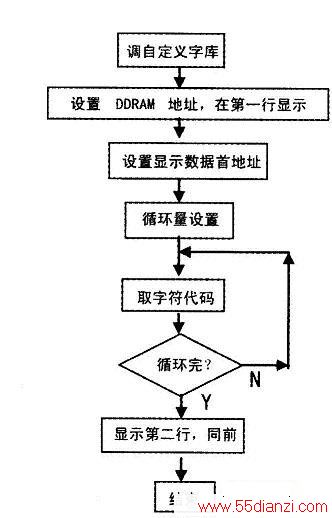

1．显示自定义字符内容的流程图
流程图如下图所示。

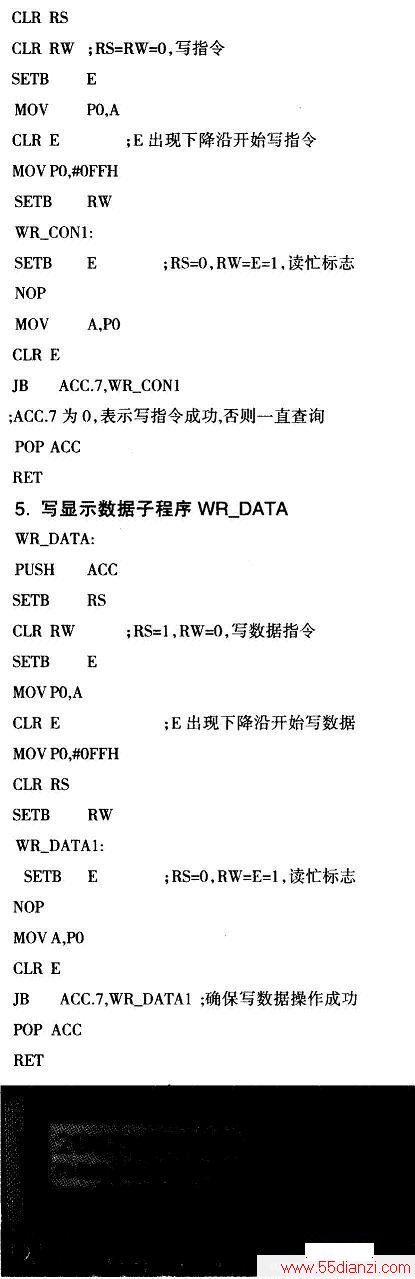

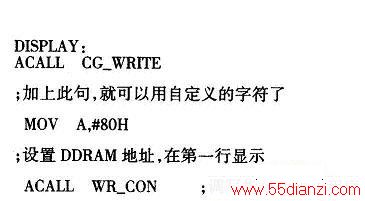

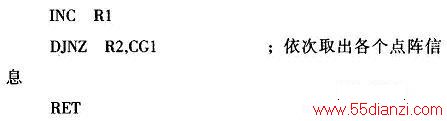

2、程序

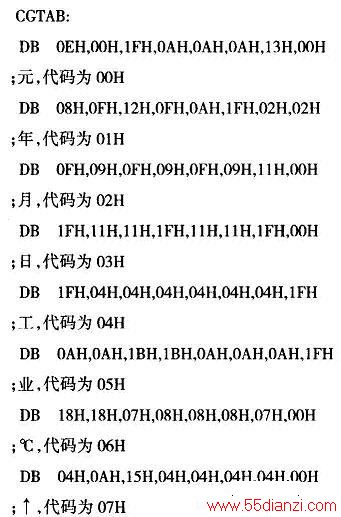

；以下是编写的8个汉字及特殊符号字库表，当然也可以编写其它的8个字库，只是最多同时只能编写8个，若要用更多的汉字只能去选择带有汉字库的显示模块了。

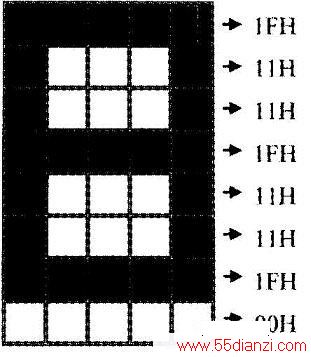

下图为6x8点阵形成的“日”字，前面3位补0，其编码为1FH．11H．11H，1FH，11H，11H，1FH，OOH。其他的汉字可以依此编出相应的编码。
