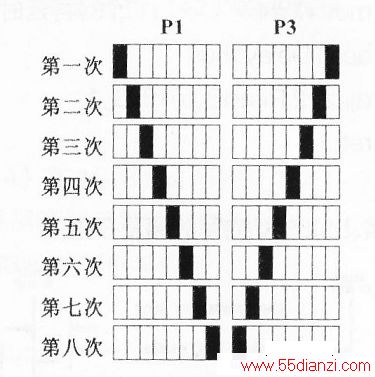

1、制作花样流水灯要求。如下图所示两边的灯向中间靠拢，每0.2秒移动一次，靠到中间时又重新开始，反复进行。

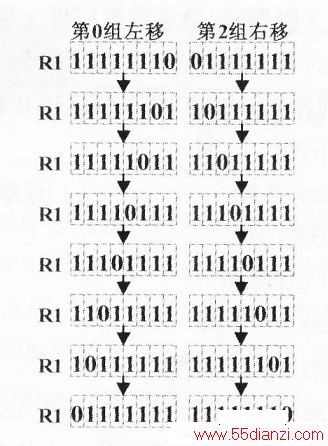

2.编程思路，从两边移动到中间，每次移动1个灯，即P1口八灯实现循环左移，P3口八灯实现循环右移，现用第0组和第2组的工作寄存器R1来分别实现两组不同数据的存放。如图2所示，这样我们就比较清楚每次每组的工作寄存器是怎样调用的。

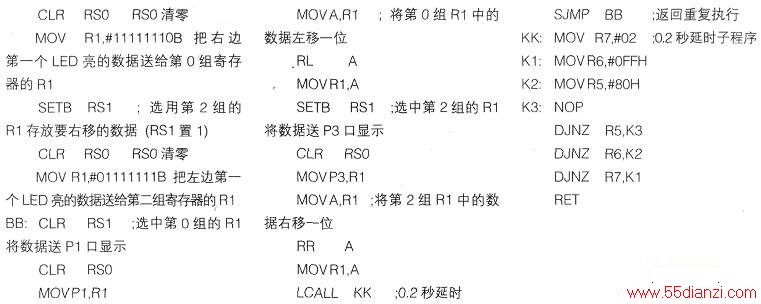

3.程序清单及注释说明，现只选用了其中第0和笫2两组工作寄存器，可以参照工作寄存器选用的方法来实现对其它组工作寄存器的选用，根据上表我们知道，选择笫0组寄存器程序状态字PSW中的RSI，RSO这二位都要设置成0，选择笫二组寄存器RSI要设置成1，RSO要设置成O。
ORG0000H
CLR RS1；选用第0组的R1存放要左移的数据(RS1清零)
上面程序反复使用了二组寄存器，而且寄存器使用非常频繁，具体选择哪一组寄存器，由程序状态字PSW中的RS1和RS0置1或者置0确定。
