1．实验板电路

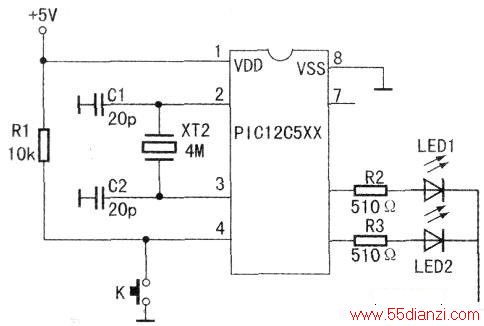

为了学习PIC12C5××芯片的功能，需要一种实验板，下图是一种PIC12C5××的实验板电路。
电路中，晶振XT与电容Cl、C2组成PIC12C5××芯片的时钟电路．R1和开关K组成简单的手动复位电路。R2、R3和对应发光二极管LED组成GPIO的GP1、GP2设置成输出时的显示电路。该电路可完成PIC12C5××芯片的基本功能实验，以及对PIC12C5x×多次再写时的编程实验。
2．PIC12C508振荡器源程序

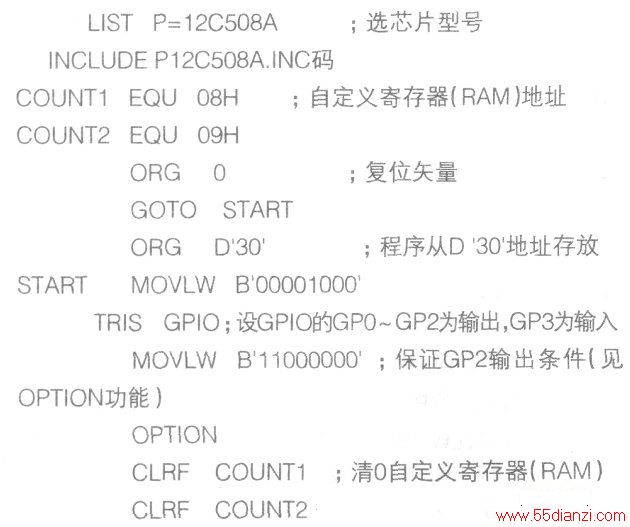

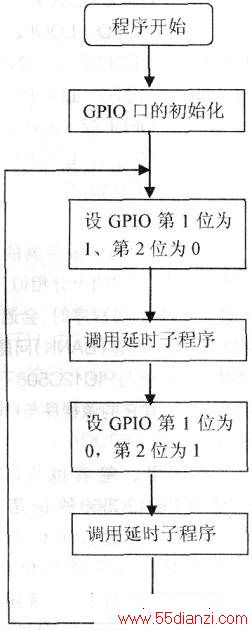

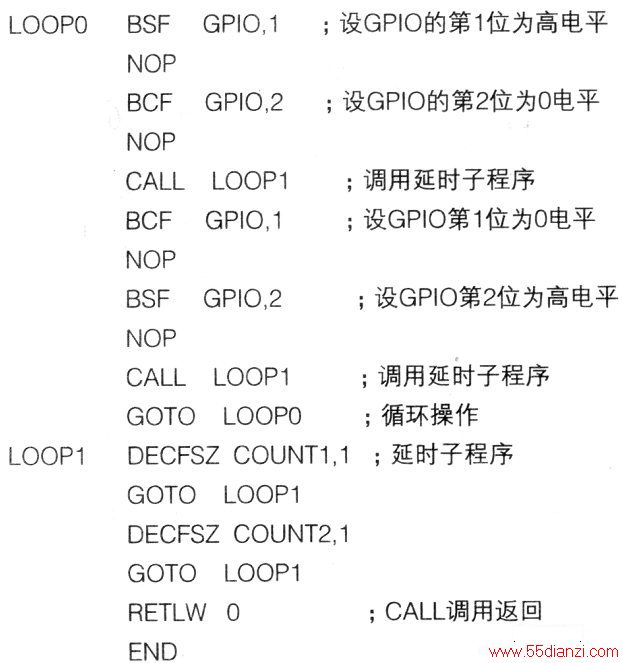

下图是PIC12C508振荡器的源程序流程图，利用下图建立的PIC12C508振荡器的源程序，定义为PIC01,ASM．其源程序清单如下：
3．PIC12C509振荡器的源程序
PIC12C509的编程方法与PIC12C508的十分相似，但仅仅是初始化不同。在建立PIC12C509的源程序时，会遇到程序存储器的页面选取和数据存储器的选体(BANK)问题，这就形成PIC12C509的源程序中，初始化与PIC12C508不同，一旦PIC12C509源程序初始化完成，其它的源程序与PIC12C508使用的指令方法完全相同。

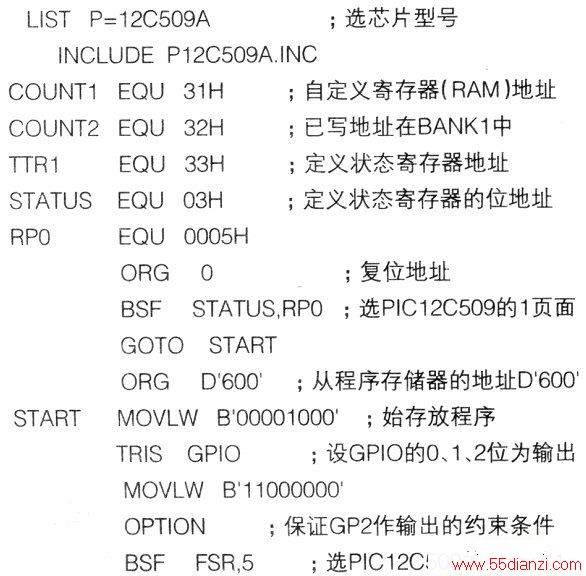

在这里，也将PIC12C509芯片制成振荡器，以便和PIC12C508的振荡器源程序的初始化进行比对，从而学会建立他们的源程序方法。PIC12C509作振荡器时，其实验板、源程序的流程图与PIC12C508一样，但其程序存储器的页面和数据存储器的体BANK，有意分别选成1页面和BANK1，以便读者识别。这里对PIC12C509芯片振荡器的源程序，定义为PIC02．ASM其程序清单如下：
说明：
1．上述两种源程序PIC．ASM和PIC02.ASM．前者是PIC12C508的，因其程序存储器仅一个页面0，所以无页面选择和体BANK的选择，而后者是PIC12C509的，增加了STATUS和FSR的两种专用寄存器指令，且选用的是1页面和BANK1体，若PIC12C509仅用0页面，则有关STATUS和FSR的指令，应把BSF都改为BCF，同时自定义的寄存器(RAM)也应选用BANKO中的地址（07h~1Fh）。
2．注意：PIC12C508和PIC12C509的振荡频率，前者比后者高，也可以完全设置为相同的振荡频率，此时两种源程序仅初始化的差异。
3．若还需开发PIC12C508/509的其它功能，请查阅他们的技术资料，主要是利用专用寄存器的功能得以完成。
4．两种实验源程序PIC01.ASM和PIC02.ASM的编程读者只需将上述的两种源程序在MPLAB（5.70版）集成开发的软件中，创建源程序的项目．Pjt→加载其源程序．ASM→汇编源程序→生成其目标码．hex．即可用PIC编程器将其目标码烧写到PIC12C508和PIC509芯片中，再用实验板电路观察对应芯片振荡器中LED的闪亮。
