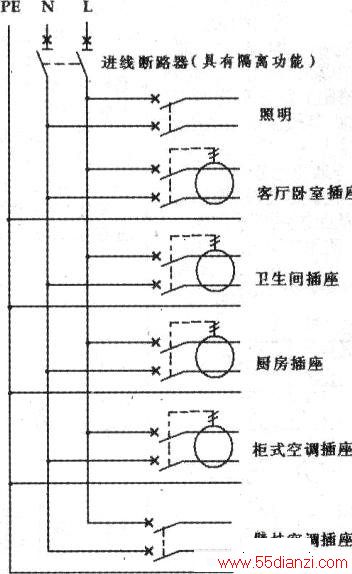

家庭住宅中的插座及其回路，是家用电器设备的主要电源，也是一些移动电器的电源，在使用中，一旦发生漏电，其金属外壳就容易带电。同时，它们的插头从插座上拔来拔去，其电源线、插头容易出现故障，会造成人员触电，引起伤亡。为此，国标.CBJ16-2008《民用建筑电气设计规范》25.5.3条规定：“住宅配电箱（分户箱）内应配置有断路器保护的照明供电回路、一般电源插座回路及空调、电炊具、电热水器等专用电源插座回路。厨房电源插座和卫生间电源插座不宜同一回路。除壁挂式空调器的电源插座回路外，其他电源插座回路均应设置剩余电流动作保护装置。”可见，住宅中插座及其回路的接线要安装剩余电流保护装置（俗称：漏电保护装置），是十分明确的。一般住宅的电气接线如图1所示。
由于当前厨房及卫生间的家用电器功率越来越大，故上图中对厨房及卫生间设置了单独的插座回路。
对于插座的接线，国标规定：三孔插座的右孔接相线L，左孔接中性线N，上孔接保护线PE;二孔插座的右孔接相线L．左孔接中性线N。为此，规范产品插座的后面接线孔处都标注了L、N、PE。导线的颜色规定如下：相线为黄或绿及红。同一楼层的相线应为同一种颜色：中性线为淡蓝色；保护线为黄绿色。蓝色导线用在直流系统中的负极；黑色导线用于装置和设备的内部布线。
