他励式直流电动机

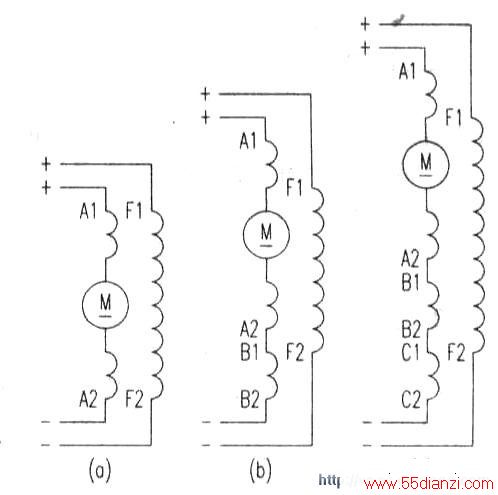

　　他励式电机的主磁极是由单独设置的励磁绕组产生，其励磁电流由另设直流电源供电。这类电机又分三种情况：一是电枢绕组单一；二是电枢绕组与换相磁极绕组串联：三是电枢绕组与换相磁极绕组、补偿绕组串联。其接线图分别见下图(a)、(b)、(c)。他励式直流电机由于主磁极是单独的励磁绕组产生，故磁感应强度可由励磁电流大小、方向进行控制。因此这类电机功率可以做得相对较大，且可以在一定范围内改变。另外，它的转速可以通过改变励磁绕组、电枢绕组电流的大小进行调节。旋转方向可以通过改变励磁绕组、电枢绕组的电流方向进行控制。

　　他励式电机的最大优点是有很好的硬机械特性，即由空载到满载其转速下降仅为额定转速的5%，10%。因此，它常作发动机的启动电机。但它也有一个弱点，励磁绕组不能断路，即不能失磁。否则励磁电流为零，主磁极只有微弱剩磁，此时电枢绕组的反电动势很小，通过电枢绕组的电流将会很大，以致超过安全限度，从而将电枢绕组烧毁。为防万一，这类电机应安装失磁保护装置。在此顺便说明，在下图(a)、(b)、(c)3种接线方式中（下同）以图(c)最好。这是因为图'(c)中电枢绕组串接了补偿线圈，它能有效消除气隙磁场畸变和改善换向。从而保证了转速的相对平稳。
