绝缘导线的绝缘层破损后，必须恢复（包括因连接需要而剖削去的绝缘层），恢复后的绝缘强度不应低于原有绝缘层。
1．线圈内部导线绝缘层的恢复
当导线绝缘层有破损时，或经过接头后，应根据线圈层间和匝间承受的电压及线圈的技术要求，选用合适的绝缘材料包覆。常用的绝缘材料有电容纸、黄蜡绸、黄蜡带、青壳纸和涤纶薄膜等，它们的绝缘强度按上列顺序而递增。耐热性能以电容纸和青壳纸为最高，厚度以电容纸和涤纶薄膜为最薄。
电压较低的小型线圈，选用电容纸：电压较高的选用涤纶膜；较大型的线圈，则选用黄蜡带或青壳纸。修复方法一般都采用“衬垫法”，即在导线绝缘层破损处（或接头处）上下衬垫一或两层绝缘材料，左右两侧借助于邻匝导线将其压住。垫衬时，绝缘垫层前后两端都要放出一倍于破损长度的余量。
2．线圈线端连接处绝缘层的恢复

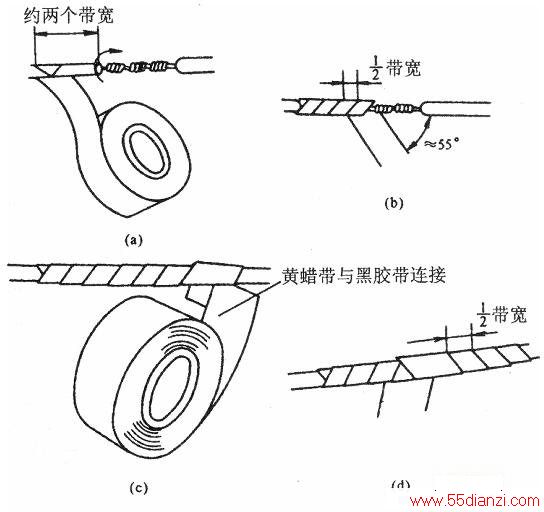

通常采用“包缠法”。一般选用黄蜡带、涤纶薄膜带或玻璃纤维带等绝缘材料。包缠的方法：从完整绝缘层上开始包缠，包缠两根带宽后方可进人连接处的线芯部分。包至连接处的另一端时，也需同样包入完整绝缘层上两根带宽的距离，如下图(a)所示。
包缠时，绝缘带与导线应保持约55。的倾斜角，每圈包缠压叠带的1/2，如下图(b)所示。包缠一层黄蜡带后，将黑胶带接在黄蜡带的末端，按另一斜叠方向包缠一层黑胶带，也要每圈包缠压叠带的1/2，如下图(c)及下图(d)所示。
3．绝缘导线绝缘层的恢复
绝缘导线绝缘层的恢复也采用“包缠法”，通常用黄蜡带、涤纶薄膜和黑胶带作为恢复绝缘层的材料。绝缘带的宽度，一般选用20mm比较适中，包缠也方便。用在380V线路上的导线恢复绝缘时，必须先包缠一二层黄蜡带（或涤纶薄膜带）。
然后再包缠一层黑胶带。黑胶带与黄蜡带也应采用续接的方法衔接，黑胶带因具有黏性可自作包封。包缠方法和要求如下图所示，但黑胶带必须包缠紧密，并须覆盖黄蜡带（或涤纶带）。
