变频器的正反转运行方式

　　变频器有的本身有正反转功能，有的无此功能，对于变频器没有反转功能的机种，则利用接触器切换输出侧的主电路，如下图所示。

　　对于正转-停止-反转的电路，停止操作后要经过时间继电器$%所定时间才能进行下一步的操作。KT用于确认电动机停止。

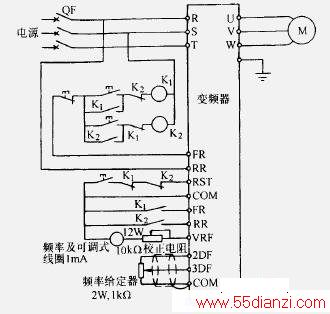

　　对于变频器有反转功能，用继电器回路构成正转或反转信号输入变频器，如下图示。图中虽然不操作停止不能进行下一步操作，但在电路结构上连续改变运转状态也是可以的。

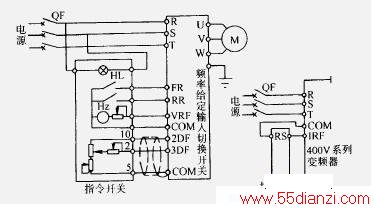

　　采用具有正反运转指令开关的选用件的电路如下图所示。

　　注意事项：

　　1）变频器的保护功能动作时，可关断QF或使复位端子RST与COM间短路进行复位；

　　2）时间继电器KT的整定时间要超过电动机停止时间或变频器的减速时间；

　　3）接触器KM1与KM2带有机械联锁；

　　4）在正转或反转运行中不能关断接触器KM1或KM2。
