变频器多段速度及三速选择运行方式

　　新型变频器内设有多段速度功能，能进行#段速度特性运行，能连续、断续，保持最终值，对各种速度，能任意设置加速时间、旋转方向、运转时间等，但有的变频器未有此种功能，电动机需要三速运行时，如风扇或鼓风机根据季节的风量切换，涂装设备根据需漆的零件切换，采用以预先给定的速度运转。

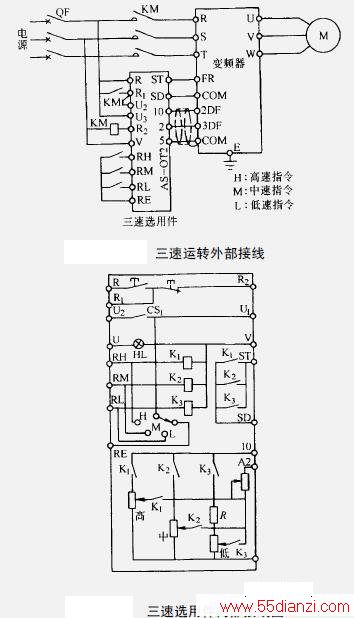

　　使用选用件构成的电路如上图所示。选用件的内部接线如下图所示。

　　高速、中速和低速指令由外部输入后，则选定频率给定信号给变频器输入指令，以所定的速度运转。选用件由起动、停止钮和3种频率给定器以及上限频率给定器构成。

　　另外，JP6C型变频器设有3速选择信号用端子，对于此场合是方便的，因为不需要选用件。

　　频率的给定可以用!种速度（高速、中速、低速）各自的给定用电位器进行调速。

　　注意事项：

　　1）选用件与变频器的频率给定信号（端子编号10、2、5），由于电压低、电流小等原因原则上不能有触点加入。加入触点时，为了防止接触不良，应当用两个微电流继电器触点并联使用；

　　2）要有联锁电路，以防止有两个外部速度给定信号同时输入。
