一控制要求：
1：利用三菱
PLC控制富士FRNIC5000G11系列
变频器进行多段速运行，启动后变频器以5HZ的输出频率正传运行20s——15HZ反转运行30s——30HZ反转运行10s——40HZ正转运行20s——50HZ反转运行40s——45HZ正传运行25s——然后又以5HZ正传运行20s，依次循环运转;
2:电机可以随时停止
3：模拟热继电器故障，故障时变频器立即停机，并报警，报警指示灯闪烁10s，然后变频器复位，报警灯熄灭，变频器又正常运行

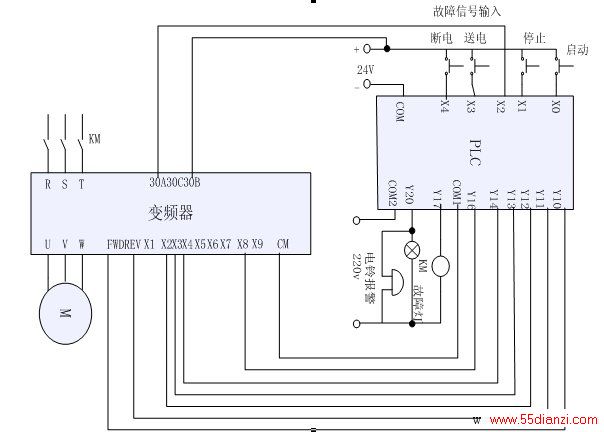

二控制电路接线图：
三：变频器内代码预置：
F02=1 ,F36=0，F01=0，E02=0，E03=1，E04=2; C05=5HZ, C06=15HZ, C07=30HZ, C08=40HZ,C09=50HZ, C10=45HZ, 此处代码设置并不唯一，提供的只供参考。
四：

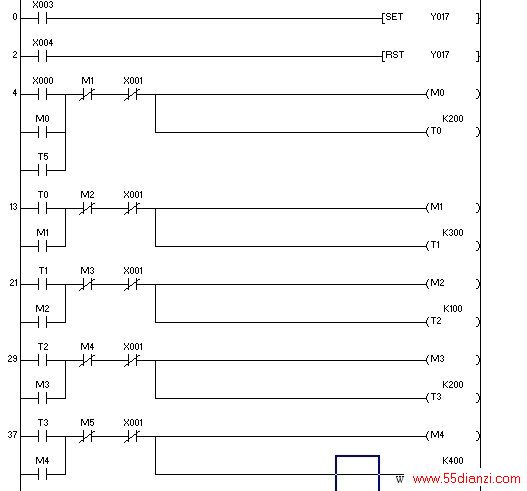

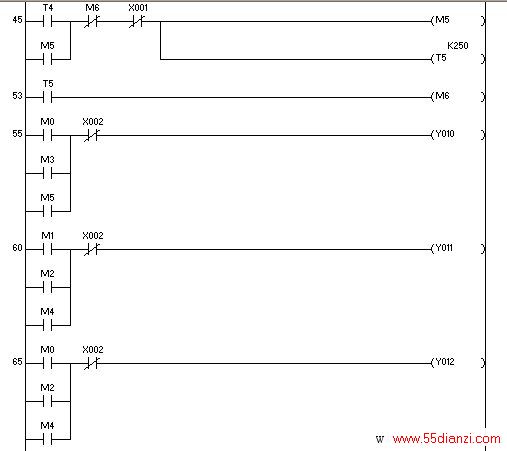

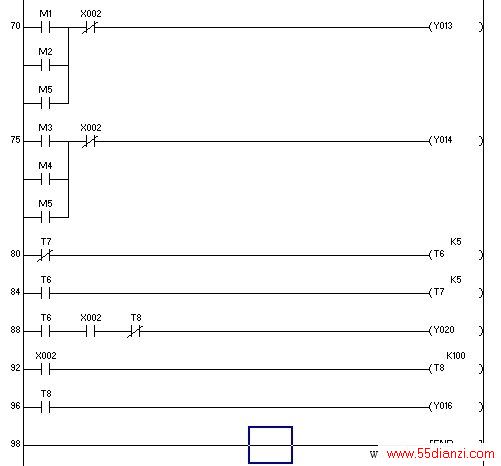

PLC 梯形图程序
说明：M为三菱
PLC的辅助继电器，T为
PLC内部定时器，T0-T199共200点是100ms定时器，如T0 K200表示定时时间是20s。
备注说明：此富士变频器最多可调15段速，控制端子是按照二进制代码排列，即变频器最多有四个端子控制。感性趣的爱好者可试着加计数器进去，进行循环有限次的控制。
此程序系本人初学
PLC所编写，较为罗嗦，已经经过了实验的检验。有不妥或不合理的地方请多多指正。
