整体式空调器结构

　　整体式空调器是将所有零部件装在一个箱体内，它又可分为窗式、台式和移动式三种。台式空调器通常放在桌子上供个人使用，制冷量往往只有几百W，其冷凝器排放的热量可用软管排到室外。移动式空调器的制冷量一般在3000W以下，可在室内一定范围内适当随意移动。其冷凝器排风口接一根直径在60~150mm的软管，将热量排到室外。下面主要介绍窗式空调器的结构原理。
　　

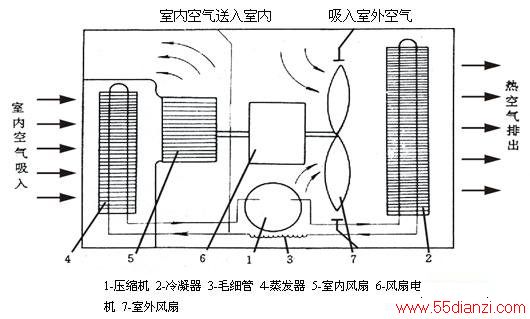

　　与其它所有空调器一样，窗式房间空调器系统也是由制冷系统、空气循环系统、电气系统三大系统和箱体组成，其基本构成见下图所示。

　　1、制冷系统
　　
　　制冷系统包括全封闭旋转式压缩机、风冷式冷凝器，毛细管、铜管翅片式蒸发器四大件与铜管、气液分离器、过滤器、四通阀等。制冷剂为R22，以单级压缩型式完成制冷循环。冷暖机比单冷机多一个四通阀组件。
　　
　　2．通风系统
　　
　　通风系统包括室内侧的多叶低噪声离心风扇、室外侧的轴流风扇、室内外侧送风风道和过滤器等。内外侧两只风扇用一台微型电机带动，在向室内送凉风（/热风）的同时向室外排热风（/冷风）。将室内侧的风道设计成不同的形状，可选择上出风和侧出风的送风方式。其送风系统的工作原理如下图所示。

　　3．电气控制系统
　　
　　窗机的电气控制系统一般有旋钮式、轻触式和遥控式三种类型。
　　
　　(1)旋钮式
　　
　　这种控制型式的窗机电气系统的主要部件包括电源装置、主令开关、压力式温控器、除霜控制器、风扇电机、电磁阀线圈、电机速度控制开关、摇摆叶片电机（如同步电机）、压缩机保护装置等。其主令开关负责整机的电源控制和切换空调器运行状态，温控器完成房间温度的控制。
　　
　　(2)轻触式
　　
　　轻触式窗机的主要电气部件有变压器和电源保护电路、微电脑控制电路板、热敏电阻、风扇电机、电磁阀线圈、继电器、轻触开关操作装置、保护电路和部件、自检电路等。微电脑芯片内固化的控制程序根据开关操作器和热敏电阻反馈回来的指令和信息控制各运行部件的动作，达到调节空调器运行状态和保护空调器正常运行的目的。
　　
　　(3)遥控式
　　
　　遥控窗机的电气系统主要包括电源、变压器、电源转换电路、微电脑控制电路板、热敏电阻、继电器、风扇电机、电磁阀线圈、遥控装置、保护装置、自检电路等。与轻触式窗机的根本区别是：遥控窗机的使用者控制指令来自遥控器而不是开关操作器。

　　4．箱体
　　
　　包括外壳、滑动式底盘、面板等。外壳由薄钢板制成，它的室外侧后面有档板，侧面两边和顶部开有百叶窗，室内侧部分在装入底盘后即可装上塑料面板。外壳的底部有供底盘滑动用的导轨。
　　
　　制冷系统、空气循环系统和电控系统都装于底盘上。底盘上装有两块隔板，靠近空调器前方的一块是贴有保温层的中隔板，它把空调器的室内侧与室外侧分开。所有风门就装在隔板靠出风道处。后隔板中有一大口，轴流风扇就装在其中间，后隔板与上盖板组成一个均压风箱供冷却冷凝器用。面板多为工程塑料制造。
