电脑型空调四通换向阀电路

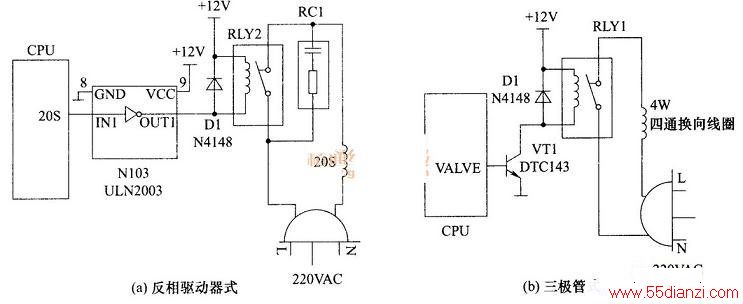

　　下图所示是两种四通换向阀电路，由四通换向阀线圈、四通换向阀继电器、倒相驱动器（管）、CPU等组成。两者的控制原理基本相同。下面以图（a）方式分析工作过程。
　　
　　当用户要求空调器制冷或除湿运转时，CPU的20S四通换向阀控制端输出0V低电平，ULN2003的反相驱动器截止，RLY2继电器触点断开，切断四通换阀线圈20S回路，四通换向阀处于默认状态，即制冷模式。
　　
　　当用户要求空调器制热时，CPU的20S端输出5V高电平，使ULN2003内的反相驱动器饱和导通其OUT1脚输出。.8V低电平，驱动RLY2继电器触点闭合，接通四通换向阀线圈回路，线圈形成滋场，吸动四通换向阀内的阀片移动至制热模式。
　　
　　D1用于保护继电器线圈，RC1用于保护四通换向阀线圈。
